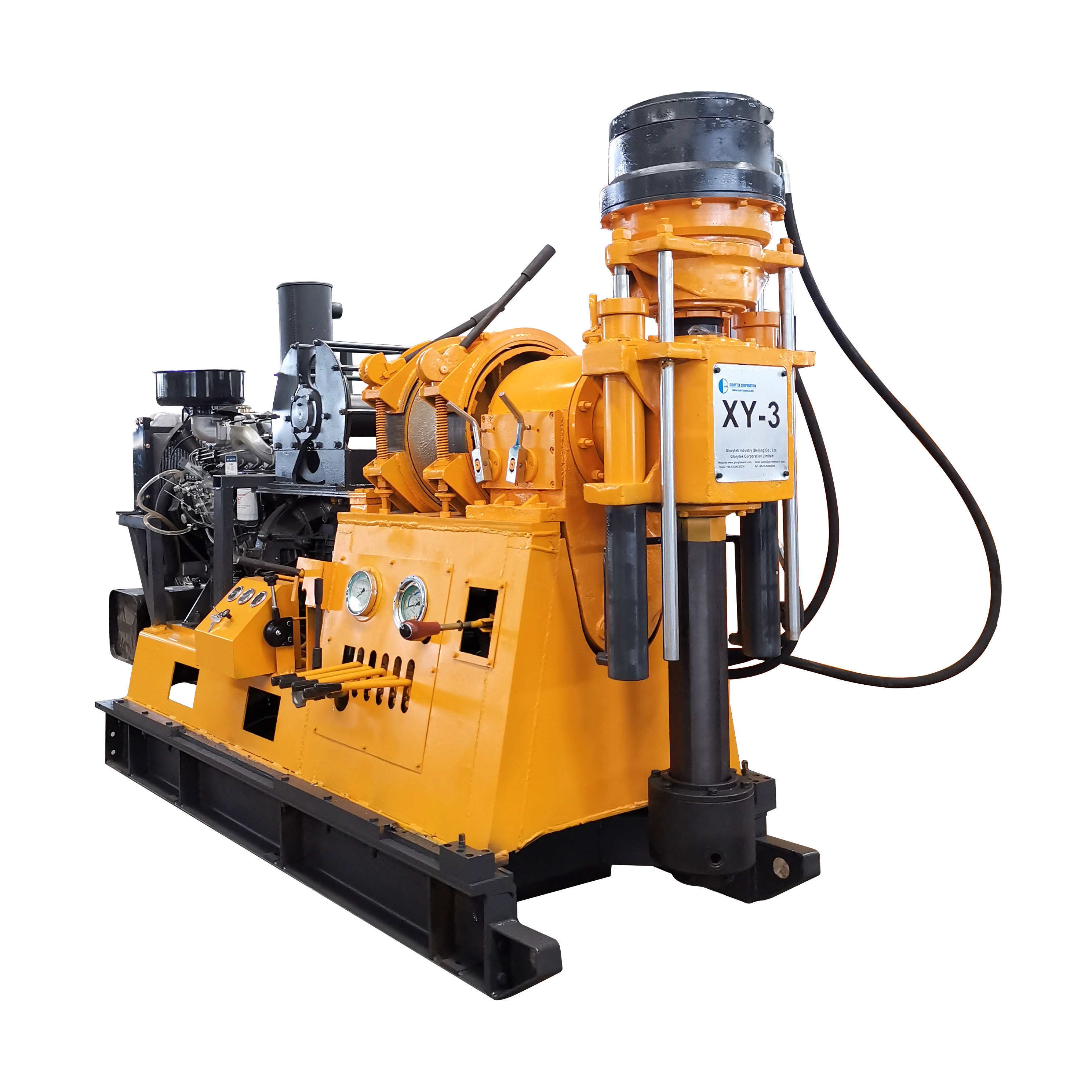

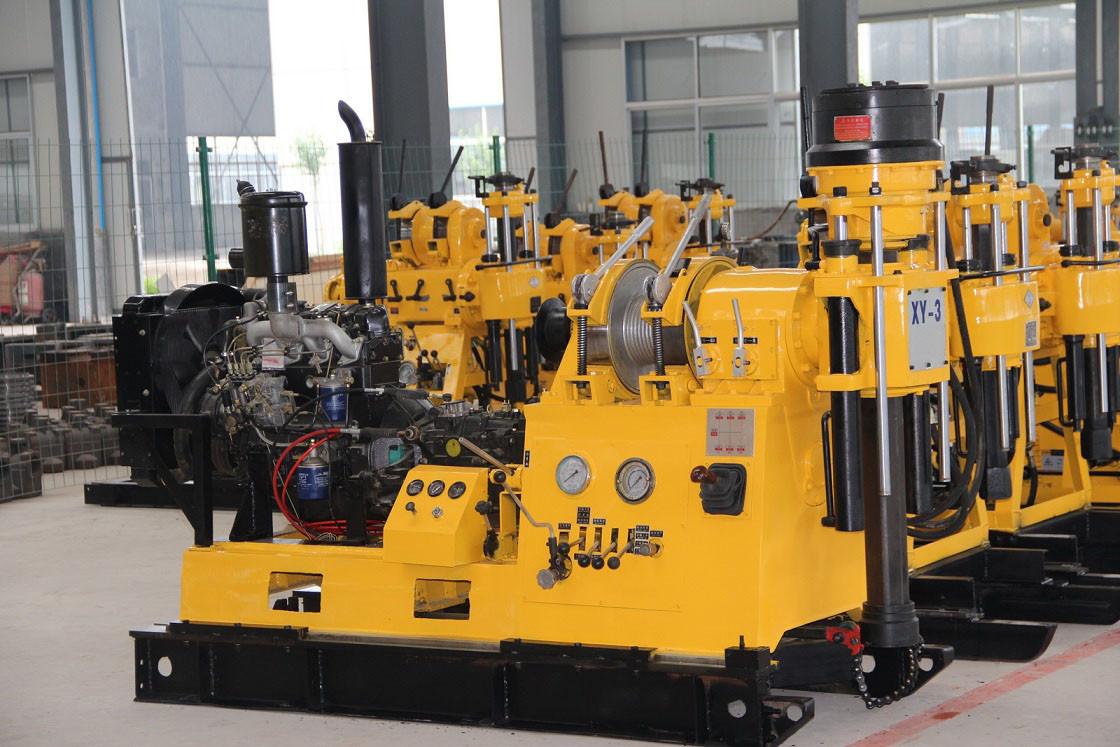

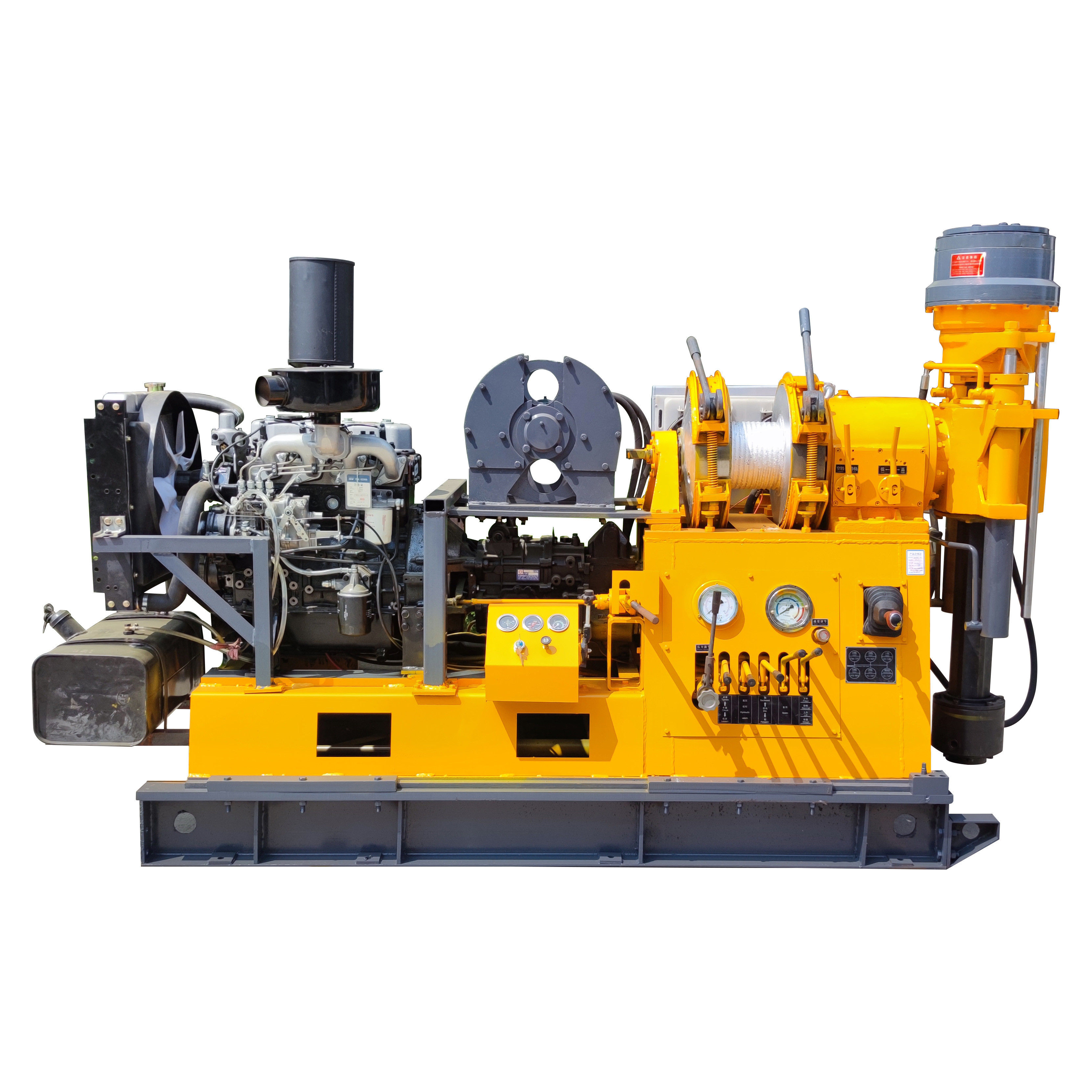

XY-3 कोर ड्रिलिंग रिग
संक्षिप्त परिचय:
XY-3 श्रृंखला ड्रिलिंग रिग एक उथला / मध्यम गहराई का छेद स्पिंडल प्रकार कोर ड्रिलिंग रिग है।मशीन मुख्य रूप से हीरे की ड्रिलिंग के लिए उपयोग की जाती है और विभिन्न ड्रिलिंग प्रौद्योगिकी अनुरोधों की जरूरतों को पूरा करने में सक्षम है।यह विद्युत इकाई के रूप में विद्युत मोटर या डीजल इंजन को अपनाता है।रिग सरल संरचना का मालिक है और इसे संचालित करना आसान है।
विशेषता:
A.रिग नवीनतम MW525 भारी ट्रक ट्रांसमिशन से लैस है, जिसमें 10 फॉरवर्ड गियर और 2 रिवर्स गियर हैं।ट्रांसमिशन पर्याप्त उचित गति सीमा सुनिश्चित करता है, और विभिन्न ड्रिलिंग तकनीक की जरूरतों को पूरा कर सकता है।
बी। रिग का स्पिंडल आंतरिक व्यास 96 मिमी है, जो यांत्रिक प्रणाली द्वारा संचालित है, बड़े टोक़ का उत्पादन कर सकता है।चरखी अधिकतम उठा सकती है।सिंगल लाइन के साथ 3000 किग्रा।
सी. ऑपरेशन हैंडल उचित लेआउट में एक साथ तय किए गए हैं ताकि श्रमिकों को मशीन संचालित करने के लिए इसे और अधिक सुविधाजनक बनाया जा सके।
D.धुरी और चरखी को अलग से संचालित किया जा सकता है।
ई. स्पिंडल बोरहोल बड़े आंतरिक व्यास का है, जो बड़े हेक्सागोनल ड्रिलिंग रॉड को बदलने में सक्षम है।
उपयोग:
भूवैज्ञानिक सामान्य जांच और अन्वेषण, सड़क और लंबा भवन ग्राउंडस्टिल अन्वेषण, कंक्रीट संरचना में जांच छेद के प्रकार, नदी के किनारे, सबग्रेड ग्राउटिंग होल ड्रिलिंग और डायरेक्ट ग्राउटिंग, सिविल कुएं और पृथ्वी केंद्रीय एयर कंडीशनिंग कुएं, निगल और मध्यम गहराई कोर ड्रिलिंग।
| तकनीकी मापदंड | |
| XY-3 तकनीकी पैरामीटर | |
| ड्रिलिंग गहराई | 100,250, 300, 600m |
| इसी अंत छेद व्यास | 300,200, 150, 75 मिमी |
| मैक्स।खुला छेद दीया। | 300 मिमी |
| अंत छेद दीया। | 75 मिमी |
| ड्रिलिंग रॉड व्यास | 60 मिमी |
| ड्रिलिंग कोण | 90°~65° |
| मशीन आयाम | 2500 x 900 x 1800 मिमी |
| ड्रिल वजन (शक्ति के साथ) | 1800 किग्रा |
| धुरा | |
| स्पिंडल स्पीड | फॉरवर्ड लो स्पीड 30,53,88,145,222r/min |
| फॉरवर्ड हाई स्पीड 143,250,414,684,1050r / मिनट | |
| रिवर्स 29, 137r/मिनट | |
| स्पिंडल स्ट्रोक | 600 मिमी |
| स्पिंडल आंतरिक व्यास | 96 मिमी |
| उठाने की क्षमता | 6000 किलोग्राम |
| चरखी | |
| मैक्स। सिंगल लाइन उठाने की क्षमता | 3000 किलो |
| मैक्स। सिंगल लाइन उठाने की गति | 0.5-1.9m/s |
| वायररोप कैलिबर | 12.5 मिमी |
| रोलर क्षमता | 50 मीटर |
| रील व्यास | 300 मिमी |
| हग फोल्डगेट बेल्ट की चौड़ाई | 90 मिमी |
| गियर तेल पंप | |
| डुप्लेक्स गियर तेल पंप | सीबीएफ-एफ63/25 |
| सामने विस्थापन, दबाव | 63 एल / मिनट 20 एमपीए |
| विस्थापन के पीछे, दबाव | 25 एल / मिनट 20 एमपीए |

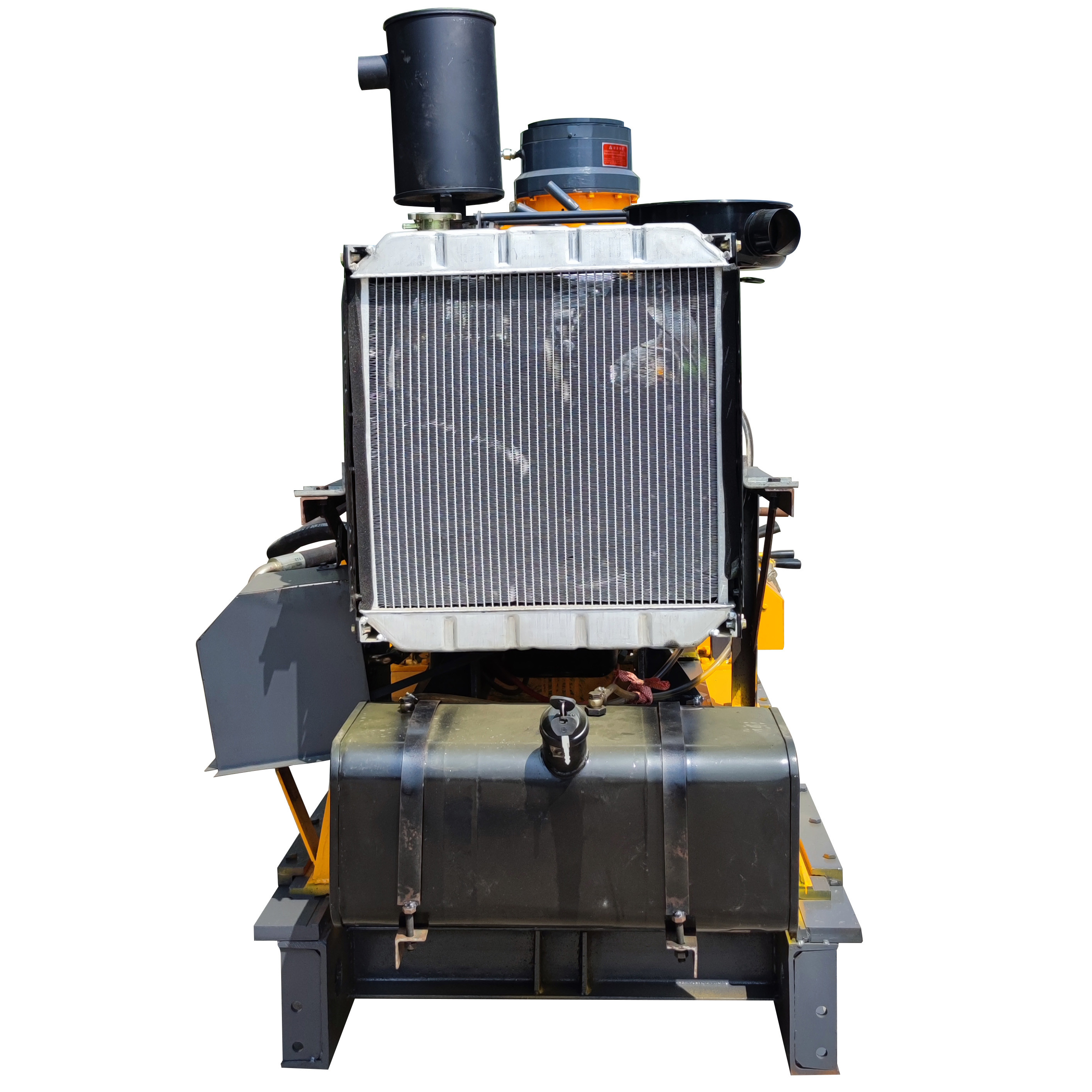

| पावर यूनिट | |
| डीजल इंजन YN27 | 42kW |
| मूल्याँकन की गति | 2400r/मिनट |
