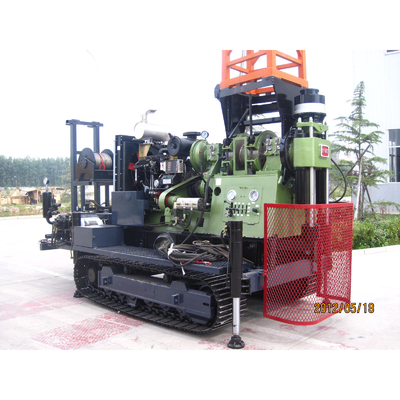

डीप रॉक सैंपलिंग के लिए XY-सीरीज डीप वेल क्रॉलर टाइप वायरलाइन कोरिंग एक्सप्लोरेशन ड्रिलिंग रिग्स
XY-श्रृंखला के बारे में ड्रिल रिग:

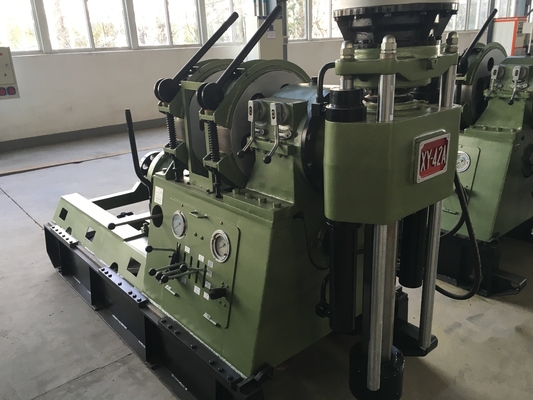

XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL क्रॉलर-टाइप ड्रिल रिग के मॉडल नए प्रकार के रिग हैं, जो विनिर्माण के हमारे दशकों के अनुभव के आधार पर विकसित किए गए हैं। कई ड्रिल तकनीकों की जरूरतों को पूरा करने के लिए रिग्स, मुख्य रूप से डायमंड बिट्स ड्रिल।उनका उपयोग इंजीनियरिंग भूवैज्ञानिक और जल-भूवैज्ञानिक अन्वेषण, पानी के कुएं और बड़े-व्यास के पाइलिंग कार्यों के क्षेत्र में भी किया जा सकता है।
तकनीकी पैरामीटर:
| नमूना | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| ड्रिलिंग गहराई | 700-1000 मी | 700-1100 मी | 700-1400 मी | 900-1800 मी | 1000-2100 मी | 1200-2400 मी | |
| ड्रिल कोण | 45-90 डिग्री | 45-90 डिग्री | 45-90 डिग्री | 90° | 90° | 90° | |
| स्पिंडल स्पीड | सकारात्मक | 101,187,267, 388,311,574 819,1191 आरपीएम |
82,151,215, 313,251,463, 661,961 आरपीएम |
83,152,217, 316,254,468, 667,970 आरपीएम |
96,170,244, 284,357,471, 678,994rmp |
92,162,244, 284,357,471,678,994 आरपीएम |
96,178,253, 369,268,494, 705,1025 आरपीएम |
| नकारात्मक | 83,251 आरपीएम | 67,205 आरपीएम | 67,206 आरपीएम | 84,293 आरपीएम | 85,234 आरपीएम | 78,248 आरपीएम | |
| मैक्स।स्पिंडल स्पीड | 2640 एनएम | 3200 एनएम | 3200 एनएम | 5500 एनएम | 7800 एनएम | 7800 एनएम | |
| स्पिंडल फीडिंग स्ट्रोक | 600 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 720 मिमी | 720 मिमी | |
| स्पिंडल होल्ड डायमीटर | 68 मिमी | 93 मिमी | 93 मिमी | 93 मिमी | 93 मिमी | 118 मिमी | |
| मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| मैक्स।धुरी का दबाव बल | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| स्टील वायर व्यास | 16 मिमी | 16 मिमी | 17,5 मिमी | 18,5 मिमी | 21,5 मिमी | 21,5 मिमी | |
| घुमावदार ड्रम क्षमता | 90 मिलियन से अधिक | 90 मिलियन से अधिक | 110 मी | 120 मी | 120 मी | 120 मी | |
| मैक्स.होस्टिंग फोर्स | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| ड्रिल-टॉवर की ऊँचाई | 10मी | 10मी | 10मी | 12मी | 12मी | 12मी | |
| पावर यूनिट (डीजल इंजन) | 74KW/2200r/मिनट | 82KW/2200r/मिनट | 97KW/2200r/मिनट | 132KW/2200r/मिनट | 132KW/2200r/मिनट | 132KW/2200r/मिनट | |
| कीचड़ पंप | 160 एल / मिनट | 160 एल / मिनट | 250 एल / मिनट | 250 एल / मिनट | 320 एल / मिनट | 320 एल / मिनट | |
| मिक्सर (वैकल्पिक) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| सहायक लहरा | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| मस्तूल का अधिकतम भार | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| गतिमान गति | 1,5 किमी / घंटा | 1,5 किमी / घंटा | 1,5 किमी / घंटा | 1,5 किमी / घंटा | 1,5 किमी / घंटा | 1,5 किमी / घंटा | |
| चढ़ाई क्षमता | 30° | 30° | 30° | 30° | 30° | 30° | |
| आयाम | 4785*2220*10524मिमी | 4785*2220*10524मिमी | 4785*2220*10524मिमी | 6186 * 2220 * 12000 मिमी | 6186 * 2220 * 12000 मिमी | 6186 * 2220 * 12000 मिमी | |
| वज़न | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
