ब्लास्ट होल ड्रिलिंग के लिए 100 बी मिनी न्यूमेटिक संचालित कम दबाव रॉक ड्रिल रिग
विवरण:

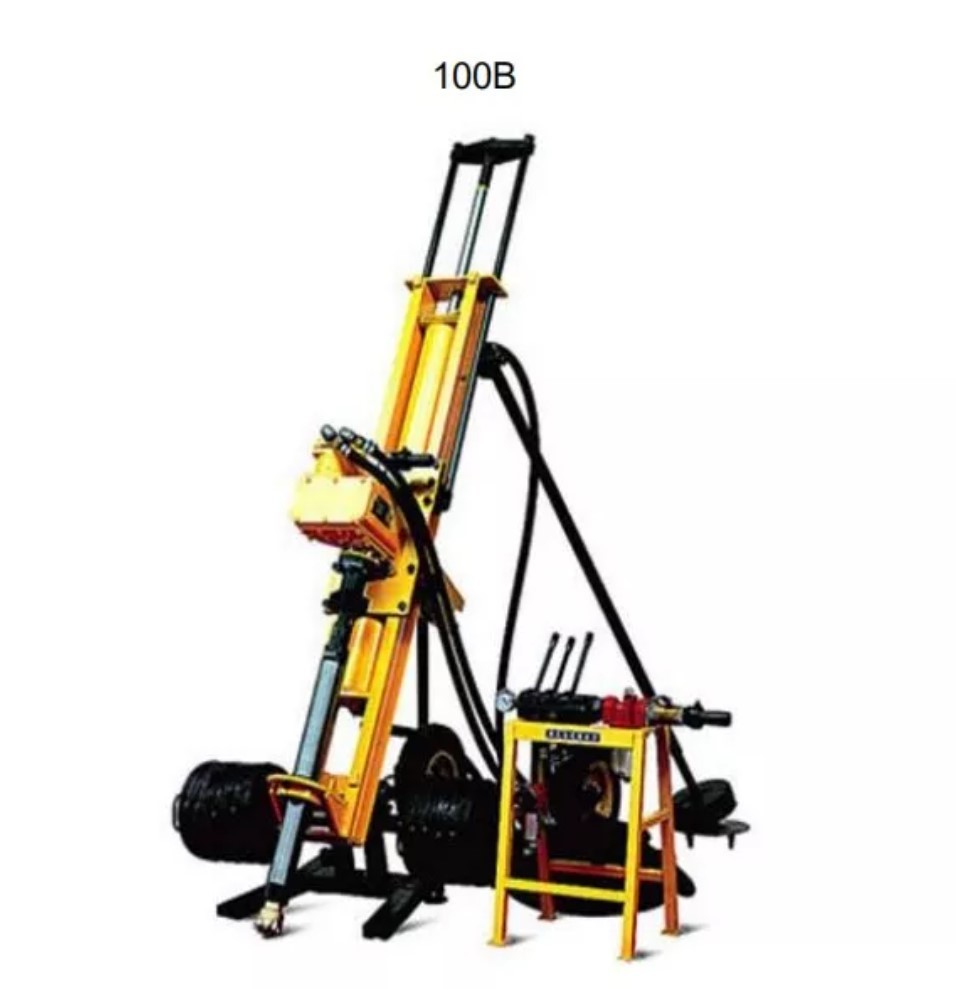

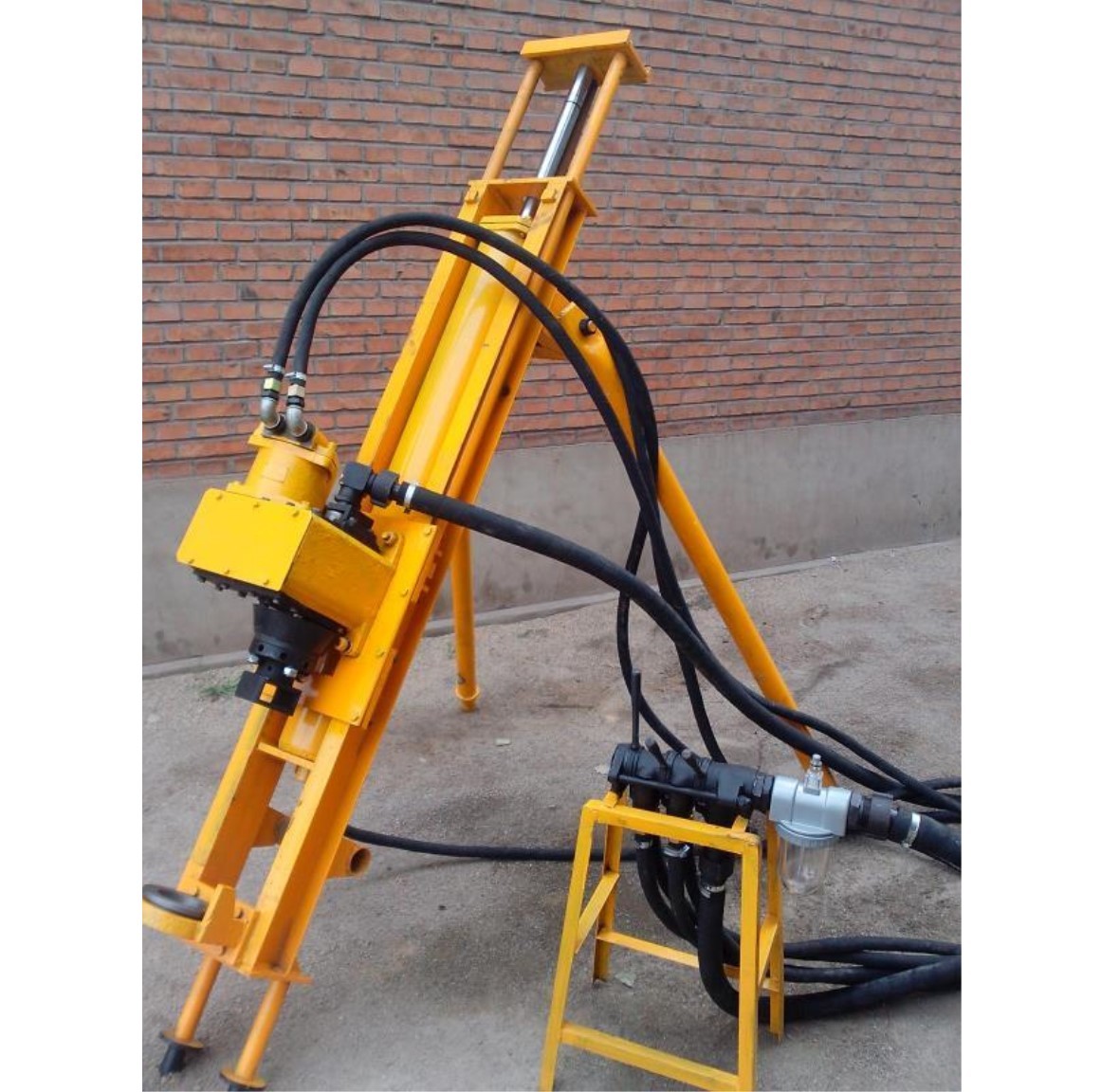

100B और 100D DTH ड्रिल रिग एक तरह का हल्का और प्रभावी ड्रिल रिग है।यह सस्ता और संचालित करने और मरम्मत करने में आसान है, विशेष रूप से पानी और बिजली परियोजना, सड़कों के निर्माण और राष्ट्रीय रक्षा इंजीनियरिंग जैसे स्टोनवर्क ड्रिलिंग में उपयोग किया जाता है।इस मशीन को रॉक कठोरता f=8-16 ग्रेड के लिए लागू किया जा सकता है।
100B वायवीय संचालित मॉडल है और 100D इलेक्ट्रिक मोटर चालित मॉडल है, इन दोनों को कम दबाव और मध्यम दबाव वाले एयर कंप्रेसर के साथ मिलान किया जा सकता है।
तकनीकी पैरामीटर:
|
तकनीकी मापदंड
|
||
|
|
100 बी / डी कम दबाव
|
100बी/डी मध्यम दबाव
|
|
रॉक कठोरता
|
च =8-16
|
च =8-16
|
|
छेद व्यास
|
68-100 मिमी
|
68-100 मिमी
|
|
छेद की गहराई
|
20 मीटर
|
25m
|
|
हवा का दबाव
|
0.7-0.86MPa
|
1.0-1.4MPa
|
|
हवा की खपत
|
9-12m3/मिनट
|
9-12m3/मिनट
|
|
फ़ीड लंबाई
|
1000 मिमी
|
1000 मिमी
|
|
रोटरी दर
|
110-160r/मिनट
|
110-160r/मिनट
|
|
आकार (एल एक्स डब्ल्यू)
|
2400 x 470 मिमी
|
2400 x 470 मिमी
|
|
वज़न
|
195किग्रा
|
195किग्रा
|
|
पानी की खपत और पानी का दबाव
|
8-12 एल / मिनट,
> वायु दाब 0.1-0.2 एमपीए
|
8-12 एल / मिनट,
> वायु दाब 0.1-0.2 एमपीए
|
|
सुरंग
|
उच्च 2.5m~3m,चौड़ाई≥2.5m
|
उच्च 2.5m~3m,चौड़ाई≥2.5m
|
|
कोण
|
कोई भी कोण
|
|
|
ड्रिलिंग क्षमता (एम / एच)
|
||||
|
|
कम दबाव
|
मध्यम दबाव
|
||
|
होल व्यास (मिमी)
|
90
|
100
|
90
|
100
|
|
वायु खपत (एम 3 / मिनट)
|
9.8/(6.8)
|
7.4 / 10.4
|
9.8/(12)
|
106/(12)
|
|
उपयुक्त एयर कंप्रेसर
|
0.7-0.86 एमपीए
|
1.0-1.4 एमपीए
|
||
|
छेद गहराई (एम)
|
20
|
|
25
|
|
|
ड्रिलिंग क्षमता (एम / एच)
|
7~9
|
5~8
|
10~15
|
9~14
|
|
अनुशंसित पंक्ति रिक्ति (एम)
|
3
|
3
|
3
|
3
|
|
अनुशंसित छेद दूरी (एम)
|
3
|
3.5
|
3
|
3.5
|
