क्षैतिज दिशात्मक ड्रिलिंग के लिए बेंड 120 मिमी 5 चरणों डाउनहोल मड मोटर को ठीक करें:
डाउनहोल मोटर असर, पावर सेक्शन, कपलिंग, एंटी-ड्रॉप और बाईपास वाल्व की पांच असेंबली से बना है।
बाय-पास वाल्व असेंबली में वॉल्व बॉडी, वॉल्व कोर, वॉल्व स्लीव, स्प्रिंग, चलनी प्लेट, सील और सर्किल होते हैं।
एंटी-ड्रॉप असेंबली में एंटी-ड्रॉप सब, एंटी-ड्रॉप स्क्रू और एंटी-ड्रॉप रॉड शामिल हैं
कपलिंग असेंबली का कार्य ग्रहों की गति को पावर सेक्शन के निश्चित निरंतर रोटेशन में बदलना है, ताकि पावर सेक्शन पर मोटर से टॉर्क और स्पीड को ट्रांसमिट किया जा सके, लेकिन कुछ लचीले कपलिंग हैं।
पावर सेक्शन असेंबली में स्टेटर और रोटर होते हैं।स्टील ट्यूब की दीवार पर रबर की आस्तीन को निचोड़कर स्टेटर बनाया जाता है।एक निश्चित ज्यामितीय पैरामीटर के साथ सर्पिल संरचना होती है।रोटर एक क्रोम प्लेटेड स्क्रू रॉड है।
असर विधानसभा बिट पर मोटर रोटरी गतिशील बल संचारित करने के लिए है, इस बीच ड्रिलिंग भार से अक्षीय बल और रेडियल भार का सामना करने के लिए।
बेंट एंगल एडजस्टेबल डाउन-होल मोटर की विशेषताएं

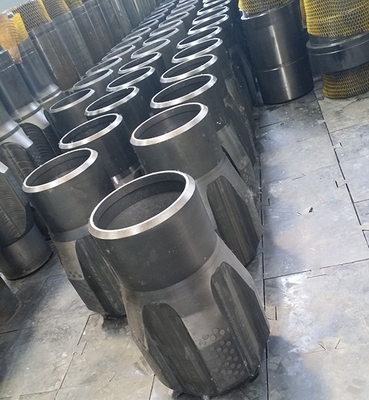

डाउन-होल मोटर के बेंड एंगल को वेलहेड पर एडजस्ट किया जा सकता है।विभिन्न आकार और आकार के स्टेबलाइजर्स को विभिन्न आवश्यकताओं के अनुसार बदला जा सकता है।
नियर बिट डाउन-होल मोटर की विशेषताएं
मापक यंत्र का माप बिंदु डाउनहोल मोटर में स्थापित किया जाता है, जो ड्रिलिंग बिट के निकट होता है।ड्रिल ट्रैक अधिक सटीक और विश्वसनीय है।
| मैं | 5LZ120 × 7.0 (Ⅱ) | 5LZ120 × 7.0-4.5 | 5LZ120 × 7.0V | 7LZ120×7.0-2.9 | ||
| नमूना | 4755635 | 4755645 | 4755650 | 4757829 | ||
| मैं | में | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 | 57/8- 77/8 149.2-200 |
| बिट आकार | मिमी | |||||
| मैं | में | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| आयुध डिपो | मिमी | |||||
| अभ | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| लोब | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| चरणों | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| मैं | एमपीए | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| दबाव | साई | 421 | ||||
| मैं प्रवाह दर | एल/एस | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| जीपीएम | 159-238-301 | |||||
| मैं | एल/आर | 4.0 0.95 | 4.8 0.8 | 4.0 0.95 | 7.6 0.5 | 12.59 |
| प्रति क्रांति प्रवाह | r/gal | 0.3 | ||||
| मैं | आरपीएम | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| बिट स्पीड | ||||||
| मैं | एनएम | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| टॉर्कः | फीट-एलबीएस | 3429 | ||||
| 最大扭矩 मैक्स.टॉर्क | एनएम | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| फीट-एलबीएस | 5140 | |||||
| मैं | किलोवाट | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| निर्गमन शक्ति | हिमाचल प्रदेश | 30.8-59 | ||||
| मैं | के.एन. | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| बिट पर वजन | lb | 8800 | ||||
| मैं मैक्स।बिट पर वजन | के.एन. lb | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| कनेक्शन (आरईजी) | ऊपरी (बॉक्स) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| निचला (बॉक्स) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

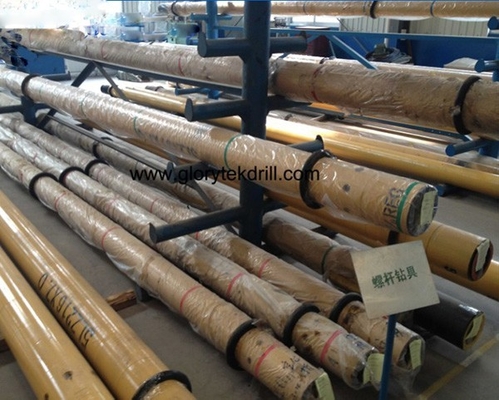

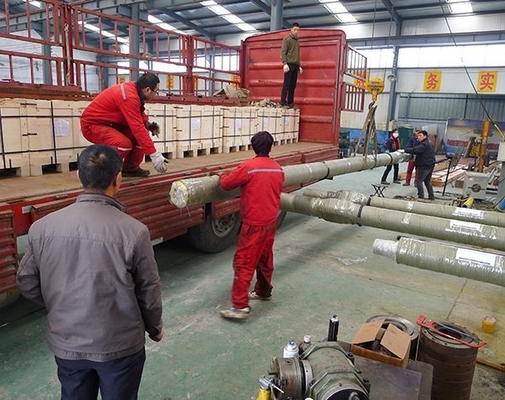

पैकिंग: डाउनहोल मड मोटर के लिए मानक निर्यात पैकिंग:
डिलिवरी: आम तौर पर आपके उन्नत भुगतान के 10-15 दिन बाद।
ग्लोरीटेक इंडस्ट्री (बीजिंग) कं, लिमिटेड 20 से अधिक वर्षों के अनुभव के साथ ड्रिलिंग उपकरण और ड्रिलिंग टूल्स का एक पेशेवर निर्माता और आपूर्तिकर्ता है।हमें अत्यधिक अनुभवी आर एंड डी टीम और इंजीनियरों द्वारा समर्थित और सहायता प्रदान की जाती है जो हमें ग्राहकों की आवश्यकताओं के अनुसार सभी असाइन की गई परियोजनाओं को सफलतापूर्वक पूरा करने में सक्षम बनाती हैं।

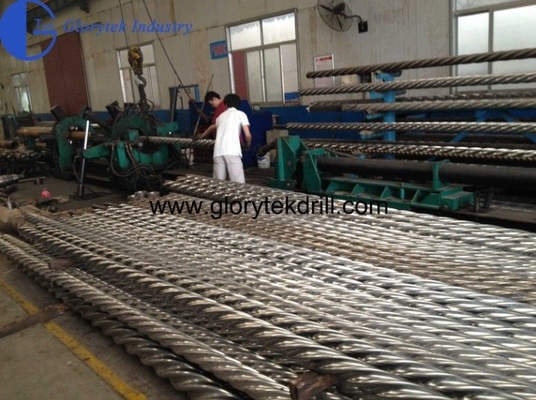

हमारे कारखाने में 250,000 वर्ग मीटर का एक क्षेत्र शामिल है, निर्माण क्षेत्र 150,000 वर्ग मीटर है, जिसमें मशीनिंग मशीनरी, सीएनसी प्रसंस्करण केंद्र, घर्षण वेल्डिंग मशीन, परीक्षण उपकरण आदि 200 से अधिक सेट और 600 से अधिक कर्मचारी हैं। हमारे उत्पादों से अधिक निर्यात किया गया है दुनिया भर के 60 देश।
