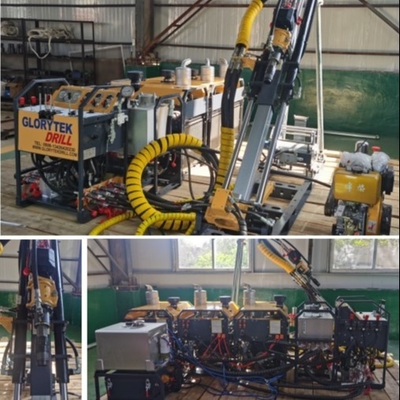

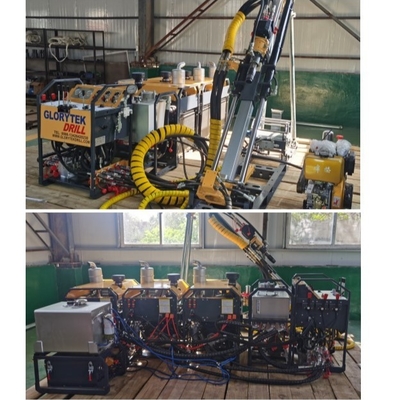

300 मीटर 800 मीटर ड्रिलिंग के लिए बीक्यू एनक्यू मुख्यालय वायरलाइन कोरिंग पोर्टेबल एक्सप्लोरेशन ड्रिलिंग रिग
विवरण:
GL300E/GL500E/GL800E श्रृंखला पोर्टेबल कोर ड्रिलिंग रिग्स के प्रतिनिधि मॉडल हैं, जो उथले और मध्यम-गहरे छेद ड्रिलिंग के लिए उपयुक्त हैं।
विशेषताएं:
1. पोर्टेबल ड्रिलिंग रिग पावर सिस्टम एकीकृत नियंत्रण प्रौद्योगिकी को गोद लेती है, और कंसोल पर सभी इंजनों के नियंत्रण को महसूस करती है;
2. क्लैंप में एक प्रेशर लॉस प्रोटेक्शन फंक्शन होता है, जो सुरक्षित, विश्वसनीय होता है और आकस्मिक टुकड़ी को रोकने के लिए जल्दी से प्रतिक्रिया करता है।
3. पावर हेड का अनोखा एडजस्टेबल स्लाइडिंग गैप फंक्शन मस्त रेल की सतह और कैरिज के बीच घनिष्ठ संपर्क रखता है, ड्रिलिंग कंपन को समाप्त करता है, और ड्रिलिंग समाक्षीयता सुनिश्चित करता है।
4. यह उच्च शक्ति रिजर्व के साथ एक पोर्टेबल इंजन को गोद लेती है।सिस्टम कॉन्फ़िगरेशन का अनुकूलन करके, यह पठार के काम के लिए अनुकूलन क्षमता को पूरी तरह से सुधार सकता है।
5. संयुक्त मस्तूल, जो स्वचालित रूप से वापस ले लिया जा सकता है, संरचना में कॉम्पैक्ट, स्थिर और भरोसेमंद।
6. मालिकाना पोर्टेबल ड्रिलिंग रिग मिट्टी उपचार प्रणाली अनुकूलित उच्च दबाव मिट्टी पंप को गोद लेती है, जो वजन में हल्की, नाड़ी में छोटी और संचालित करने में आसान होती है।
7. उद्योग उच्च अंत विनिर्माण प्रक्रिया, उत्कृष्ट गुणवत्ता।
तकनीकी पैरामीटर:
| आदर्श | जीएल300ई | जीएल 500 ई | जीएल800ई |
| ड्रिलिंग गहराई | |||
| बी | 320 मी | 580 मी | 800 मीटर |
| एन | 220 मी | 380 मी | 600 मीटर |
| एच | 80 मी | 180 मी | 260 मी |
| नोट: ड्रिलिंग गहराई सैद्धांतिक मूल्य पर आधारित है, और विशिष्ट ड्रिलिंग गहराई क्षमता वास्तविक कार्य परिस्थितियों और प्रक्रिया विधियों द्वारा निर्धारित की जाती है | |||
| विद्युत प्रणाली | |||
| डीजल इंजन | V2410T X1 | V2410T X2 | V2410T X3 |
| शक्ति | 41kw | 82Kw | 123Kw |
| घूर्णन गति | 3000rmp | 3000 आरपीएम | 3000 आरपीएम |
| विद्युत प्रणाली | 12 वी | 12 वी | 12 वी |
| हाइड्रॉलिक सिस्टम | |||
| मुख्य पंप | 17 एमपीए | 21 एमपीए | 21 एमपीए |
| सहायक पंप | 15 एमपीए | 17 एमपीए | 17 एमपीए |
| हाइड्रोलिक ऑयल कूलिंग | एयर कूलिंग / वाटर कूलिंग | एयर कूलिंग / वाटर कूलिंग | एयर कूलिंग / वाटर कूलिंग |
| भोजन प्रणाली | |||
| फीडिंग स्ट्रोक | 1.8 एम | 1.8 एम | 1.8 एम |
| खिला बल | 45kN | 55kN | 65kN |
| भारोत्तोलन बल | 90kN | 110kN | 130kN |
| ड्रिलिंग कोण | 45 डिग्री -90 डिग्री | 45 डिग्री -90 डिग्री | 45 डिग्री -90 डिग्री |
| उठाने की गति | 114 मी/मिनट | 114 मी/मिनट | 114 मी/मिनट |
| ड्रिल पाइप की लंबाई | 1.5 मी | 1.5 मी | 1.5 मी |
| रोटरी हेड | |||
| शक्ति | हाइड्रोलिक मोटर | हाइड्रोलिक मोटर | हाइड्रोलिक मोटर |
| चलाना | स्पिंडल ड्राइव | स्पिंडल ड्राइव | स्पिंडल ड्राइव |
| उपयुक्त ड्रिल पाइप (अधिकतम) | 114 मिमी | 114 मिमी | 114 मिमी |
| मैक्स।घूर्णन गति | 1200 आरपीएम | 1200 आरपीएम | 1200 आरपीएम |
| मैक्स।टॉर्कः | 580 एनएम | 680 एनएम | 680 एनएम |
| वायरलाइन चरखी | |||
| तार रस्सी क्षमता | 500 मी | 800 मीटर | 800 मीटर |
| तनाव उठाना | खाली रस्सी ड्रम: 10.4kN | खाली रस्सी ड्रम: 11.9kN | खाली रस्सी ड्रम: 11.9kN |
| फुल रोप ड्रम: 4kN | फुल रोप ड्रम: 5kN | फुल रोप ड्रम: 5kN | |
| उठाने की गति | 90 मी / मिनट | 114 मी/मिनट | 114 मी/मिनट |
| ड्रिल पाइप क्लैंप | |||
| मैक्स।पहचान | 114 मिमी | 114 मिमी | 114 मिमी |
| क्लैम्पिंग क्षमता | 13000 किग्रा | 13000 किग्रा | 13000 किग्रा |
| उपयुक्त ड्रिल पाइप (OD) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| कोर व्यास (आयुध डिपो) | 36 मिमी -85 मिमी | 36 मिमी -85 मिमी | 36 मिमी -85 मिमी |
| मड पंप यूनिट (वैकल्पिक) | |||
| कीचड़ पंप | सवार उच्च दबाव पंप | सवार उच्च दबाव पंप | सवार उच्च दबाव पंप |
| ड्राइव के प्रकार | स्वतंत्र ड्राइव | स्वतंत्र ड्राइव | स्वतंत्र ड्राइव |
| प्रवाह और दबाव | 100 एलपीएम, 20बार | 120 एलपीएम, 40बार | 120 एलपीएम, 40बार |
| जल आपूर्ति इकाई (वैकल्पिक) | |||
| जल आपूर्ति पंप | सवार उच्च दबाव पंप | सवार उच्च दबाव पंप | सवार उच्च दबाव पंप |
| ड्राइव फॉर्म | डीजल इंजन (7.3KW) | डीजल इंजन (7.3KW) | डीजल इंजन (7.3KW) |
| प्रवाह और दबाव | 100 एलपीएम, 70बार | 100 एलपीएम, 70बार | 100 एलपीएम, 70बार |
| ड्रिल रिग वजन | |||
| पावर यूनिट | 180 किग्रा *1 | 180 किग्रा *2 | 180 किग्रा *3 |
| संचालन इकाई | 120 किलो | 120 किलो | 120 किलो |
| तेल टैंक इकाई (पूर्ण भार) | 120 किलो | 130 किग्रा | 130 किग्रा |
| मड पंप यूनिट (वैकल्पिक) | 50 किलो | 50 किलो | 50 किलो |
| कार्य भार (लगभग) | 1040 किग्रा | 1200 किग्रा | 1200 किग्रा |
| मैक्स।जुदा भाग मात्रा | 10 | 12 | 12 |
कंपनी प्रोफाइल
हमारे पास विभिन्न प्रकार के कोर ड्रिलिंग रिग्स की आपूर्ति करने का 20 से अधिक वर्षों का अनुभव है।विभिन्न गहराई और विभिन्न छेद व्यास वाली परियोजनाओं के लिए, हम विभिन्न प्रकार के उपयुक्त कोर ड्रिलिंग रिग प्रदान कर सकते हैं।हम विभिन्न ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए स्किड प्रकार, क्रॉलर प्रकार और ट्रेलर प्रकार ड्रिलिंग रिग प्रदान कर सकते हैं।पूछताछ में आपका स्वागत है।
बिक्री के बाद की वारंटी
कोर ड्रिल रिग की वारंटी:
(1) डिलीवरी के बाद पहले वर्ष की अवधि के भीतर, गुणवत्ता के मुद्दे के कारण होने वाली समस्या के बाद कोर ड्रिल रिग के मुख्य भागों को मुफ्त में आपूर्ति करने की गारंटी दी जाती है।
(2) कार्य स्थल पर सेवा: यदि आवश्यकता हो, तो हमारे तकनीकी इंजीनियर को तकनीकी सेवा के लिए कार्य स्थल पर भेजा जा सकता है,
लेकिन टिकट, आवास, आहार, सेवा शुल्क का खर्च खरीदार के खाते में होगा।
(3) समय पर बिक्री के बाद सहायता हर समय प्रदान की जाएगी।
