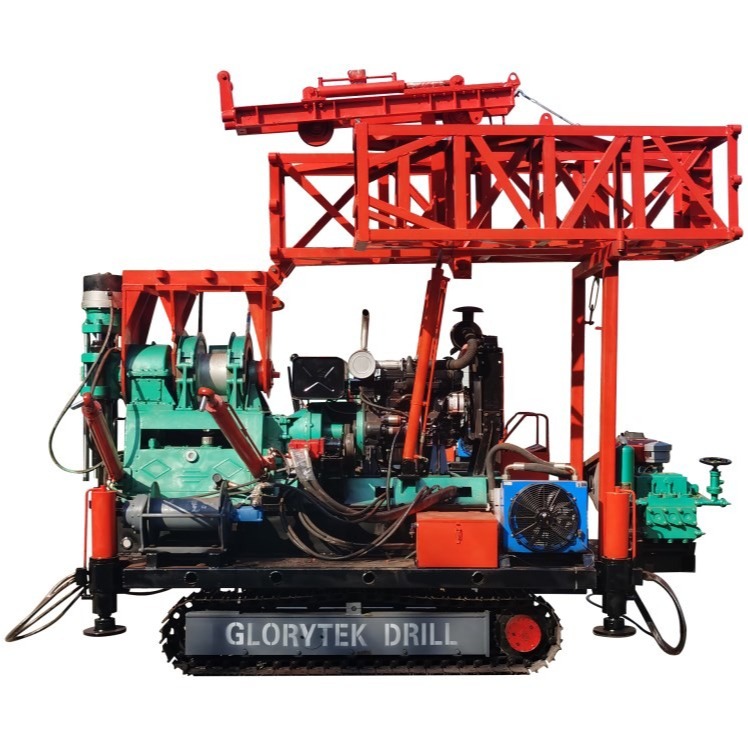

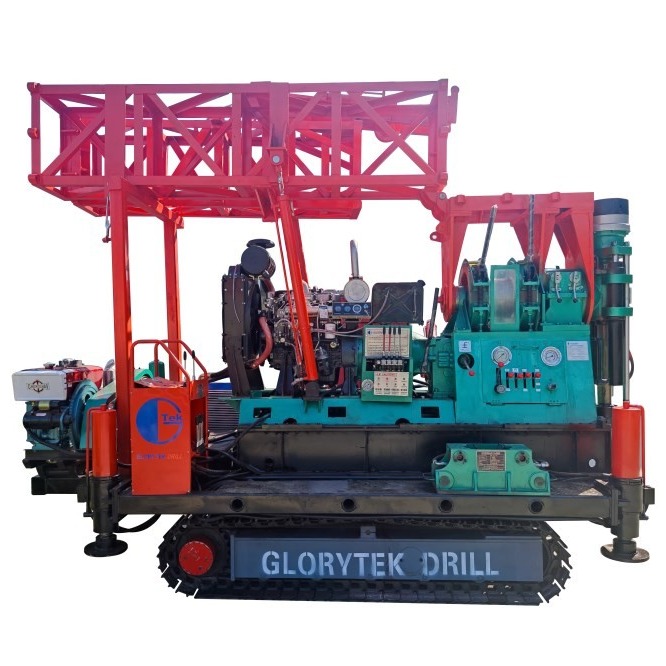

XY-4 उथला मध्यम गहराई हीरा कोरिंग अन्वेषण ड्रिलिंग उपकरण ड्रिलिंग उपकरण के साथ
XY-3 ड्रिल रिग के बारे में:
XY-4 एक उथला/मध्य-छेद कोर ड्रिल रिग है।इसका उपयोग न केवल इंजीनियरिंग भूवैज्ञानिक के लिए कार्बाइड बिट की ड्रिलिंग के लिए किया जा सकता है
अन्वेषण और हाइड्रोलॉजिकल उथली-परत द्रव और प्राकृतिक गैस की खोज, लेकिन धातु, अधातु और ठोस खनिज जमा की खोज के लिए छोटे-व्यास वाले हीरे की बिट की ड्रिलिंग भी।यह व्यापक रूप से ऊर्जा सर्वेक्षण, राजमार्ग / रेलवे निर्माण, जल विद्युत इंजीनियरिंग, सिविल इंजीनियरिंग, आदि के ड्रिलिंग ऑपरेशन के लिए लागू किया गया है।
विशेषताएँ:
1. ड्रिल रिग को उच्च रोटेशन गति और तर्कसंगत गति सीमा, स्पीड ग्रेड के लिए एक बड़ी रेंज और बड़ी कम गति वाली टोक़ की विशेषता है।यह हीरे की बिट्स के साथ छोटे व्यास कोर ड्रिलिंग पर लागू होता है, और यह हार्ड मिश्र धातु बिट्स और विभिन्न इंजीनियरिंग छेद ड्रिलिंग के साथ बड़े व्यास कोर ड्रिलिंग की आवश्यकताओं को भी पूरा कर सकता है;
2. यह सरल संरचना और तर्कसंगत लेआउट के साथ वाहन ट्रांसमिशन केस और क्लच को अपनाता है।बिना, सभी भागों को उजागर किया जाता है
अतिव्यापी, रखरखाव के लिए आसान, सेवा और मरम्मत।
3. कम श्रम शक्ति और सुरक्षित संचालन के साथ छेद में दुर्घटना से निपटने के लिए इसमें दो-गियर रिवर्स गति है;
4. इसका हाइड्रोलिक गियर पंप वाहन-विशिष्ट तेल पंप को गोद लेता है, जो कॉम्पैक्ट संरचना के साथ सीधे ट्रांसमिशन मामले पर निलंबित कर दिया जाता है और अलग-अलग हिस्सों और मरम्मत के लिए आसान होता है;
5. ड्रिल रिग वजन में हल्का है, आसानी से अलग किया जा सकता है और स्थानांतरित किया जा सकता है और पहाड़ी क्षेत्र में संचालन के लिए उपलब्ध है;
6. यह पर्याप्त उपकरणों से लैस है, जो कुछ ऑपरेटिंग हैंडल के साथ छेद में स्थिति को महारत हासिल करने के पक्ष में है, और तर्कसंगत लेआउट और लचीला और भरोसेमंद संचालन द्वारा विशेषता है;
7. मशीन तेजी से आगे बढ़ सकती है और मजबूती से तय हो सकती है।इसका फ्रेम ठोस है, कम गुरुत्वाकर्षण केंद्र और के दौरान अच्छी स्थिरता है
उच्च गति ड्रिलिंग;
8. हाइड्रोलिक प्लंजर चक को अपनाया जाता है, विश्वसनीय क्लैंपिंग ऑपरेशन के साथ और ड्राइव पाइप को नुकसान पहुंचाने से मुक्त;
तकनीकी विनिर्देश:
तकनीकी पैरामीटर:
| 1. XY-4 स्किड मॉडल कोर ड्रिल रिग की मूल विशिष्टता | |||
| ड्रिलिंग गहराई | 1000 मीटर (Φ42 मिमी सामान्य रॉड) | ||
| 700 मीटर (Φ50 मिमी सामान्य रॉड) | |||
| 1000 मीटर (बीक्यू रॉड) | |||
| 700 मीटर (एनक्यू रॉड) | |||
| धुरी का रोटरी कोण | 0 ~ 360 डिग्री | ||
| आयाम (L×W×H) बिना क्रॉलर के | 2710 × 1100 × 1750 मिमी | ||
| रिग का वजन (बिजली इकाई के बिना)) | 1720 किग्रा | ||
| 2. रोटेटर (52kW, 2200r / मिनट बिजली इकाई से लैस) | |||
| स्पिंडल रोटेशन स्पीड | कम गति में सकारात्मक | 148;274;392;569r/मिनट | |
| हाई स्पीड में सकारात्मक | 456;841;1201;1747r/मिनट | ||
| कम गति में नकारात्मक | 122r/मिनट | ||
| उच्च गति में नकारात्मक | 338r/मिनट | ||
| स्पिंडल का स्ट्रोक | 600 मिमी | ||
| मैक्स।धुरी की भारोत्तोलन क्षमता | 80kN | ||
| मैक्स।धुरी का दबाव बल | 60kN | ||
| मैक्स।स्पिंडल का टॉर्क | 3355 एनएम | ||
| धुरी की आईडी | 68 मिमी | ||
| 3. चरखी | |||
| मैक्स।भारोत्तोलन बल | 45kN | ||
| उठाने की गति (तीसरी परत) | 0.82;1.51;2.16;3.15 मी/से | ||
| स्टील के तार का व्यास | 16 मिमी / 19 मिमी | ||
| तार के लिए ड्रम क्षमता | 90 मिलियन से अधिक | ||
| 4. स्किड पर रिग ट्रैवलिंग डिवाइस | |||
| सिलेंडर का स्लाइडिंग स्ट्रोक | 460 मिमी | ||
| रिग फ्रंट एंड की यात्रा के बाद छेद की अधिकतम दूरी | 310 मिमी | ||
| 5. हाइड्रोलिक सिस्टम | |||
| सिस्टम वर्किंग प्रेशर सेट करें | 8MPa | ||
| गियर हाइड्रोलिक पंप विस्थापन | 20 मिली/आर | ||
| 6. पावर यूनिट | |||
| नमूना | Y2-200L-4 इलेक्ट्रोमोटर | डीजल इंजन | डीजल इंजन |
| शक्ति | 37 किलोवाट | 52 किलोवाट | 42 किलोवाट |
| आरपीएम | 1480r/मिनट | 2200r/मिनट | 1500r/मिनट |
कंपनी प्रोफाइल
हमारे पास विभिन्न प्रकार के कोर ड्रिलिंग रिग्स की आपूर्ति करने का 20 से अधिक वर्षों का अनुभव है।विभिन्न गहराई और विभिन्न छेद व्यास वाली परियोजनाओं के लिए, हम विभिन्न प्रकार के उपयुक्त कोर ड्रिलिंग रिग प्रदान कर सकते हैं।हम विभिन्न ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए स्किड प्रकार, क्रॉलर प्रकार और ट्रेलर प्रकार ड्रिलिंग रिग प्रदान कर सकते हैं।पूछताछ में आपका स्वागत है।
बिक्री के बाद की वारंटी
कोर ड्रिल रिग की वारंटी:
(1) डिलीवरी के बाद पहले वर्ष की अवधि के भीतर, गुणवत्ता के मुद्दे के कारण होने वाली समस्या के बाद कोर ड्रिल रिग के मुख्य भागों को मुफ्त में आपूर्ति करने की गारंटी दी जाती है।
(2) कार्य स्थल पर सेवा: यदि आवश्यकता हो, तो हमारे तकनीकी इंजीनियर को तकनीकी सेवा के लिए कार्य स्थल पर भेजा जा सकता है,
लेकिन टिकट, आवास, आहार, सेवा शुल्क का खर्च खरीदार के खाते में होगा।
(3) समय पर बिक्री के बाद सहायता हर समय प्रदान की जाएगी।
