एक्सवाई-3 कोर ड्रिलिंग रिग
संक्षिप्त परिचय:
XY-3 श्रृंखला ड्रिलिंग रिग एक उथली/मध्यम गहराई के छेद धुरी प्रकार कोर ड्रिलिंग रिग है।मशीन मुख्य रूप से हीरे ड्रिलिंग के लिए प्रयोग किया जाता है और विभिन्न ड्रिलिंग प्रौद्योगिकी अनुरोधों की जरूरतों को पूरा करने में सक्षम हैयह इलेक्ट्रिक मोटर या डीजल इंजन को पावर यूनिट के रूप में अपनाता है। रिग में सरल संरचना है और इसे संचालित करना आसान है।
विशेषताएं:
A. ड्रिलिंग रिग उन्नत MW525 भारी ट्रक ट्रांसमिशन से सुसज्जित है, जिसमें 10 आगे की गियर और 2 पीछे की गियर हैं। यह अत्याधुनिक ट्रांसमिशन प्रणाली गति की एक विस्तृत श्रृंखला प्रदान करती है,विभिन्न ड्रिलिंग तकनीकों की विविध आवश्यकताओं को पूरा करना.
B. रिग के धुरी का आंतरिक व्यास 96 मिमी है, जिसे एक मजबूत यांत्रिक प्रणाली द्वारा संचालित किया जाता है जो पर्याप्त टोक़ प्रदान करता है।लिंच एक एकल लाइन के साथ 3000kg का एक अधिकतम भार उठाने में सक्षम है, कुशल और विश्वसनीय उठाने के संचालन को सुनिश्चित करता है।
C. ऑपरेशन हैंडलों को ध्यान से व्यवस्थित किया गया है और एक अच्छी तरह से डिजाइन किए गए लेआउट में एक साथ तय किया गया है, जिससे मशीन के संचालन के दौरान ऑपरेटरों के लिए सुविधा बढ़ जाती है।यह एर्गोनोमिक व्यवस्था उपयोग में आसानी सुनिश्चित करती है और समग्र दक्षता में वृद्धि करती है.
ड. धुरी और लिंच को स्वतंत्र रूप से संचालित किया जा सकता है, जो ड्रिलिंग संचालन में लचीलापन और बहुमुखी प्रतिभा प्रदान करता है। यह ऑपरेटरों को प्रत्येक घटक को अलग से नियंत्रित करने की अनुमति देता है,विभिन्न ड्रिलिंग स्थितियों के लिए प्रदर्शन और अनुकूलन क्षमता को अनुकूलित करना.
ई. स्पिंडल बोरिंग होल में एक विशाल आंतरिक व्यास होता है, जो बड़े हेक्सागोनल ड्रिलिंग रॉड का उपयोग करने में सक्षम बनाता है।यह डिजाइन कुशल ड्रिलिंग की अनुमति देता है और ड्रिलिंग उपकरण की सहज विनिमेयता को सुविधाजनक बनाता है, कार्यस्थल पर उत्पादकता और बहुमुखी प्रतिभा में वृद्धि।
उपयोगः
भूगर्भीय सामान्य अन्वेषण और अन्वेषण, सड़क और ऊंची इमारतों की भूमि की खोज, कंक्रीट संरचनाओं में जांच छेद, नदी बांध,सबग्रेड फ्यूटिंग छेद ड्रिलिंग और प्रत्यक्ष फ्यूटिंग, सिविल कुओं और पृथ्वी केंद्रीय वातानुकूलन कुओं, स्विंग और मध्यम गहराई के कोर ड्रिलिंग।
तकनीकी तिथि
| तकनीकी पैरामीटर | |
| XY-3 तकनीकी पैरामीटर | |
| ड्रिलिंग गहराई | 100,250, 300, 600 मीटर |
| संबंधित अंत छेद व्यास | 300,200, 150, 75 मिमी |
| मैक्स. खुला छेद डाय. | 300 मिमी |
| अंत छेद दिन. | 75 मिमी |
| ड्रिलिंग रॉड व्यास | 60 मिमी |
| ड्रिलिंग कोण | 90°~65° |
| मशीन का आयाम | 2500 x 900 x 1800 मिमी |
| ड्रिल वजन (शक्ति के साथ) | 1800 किलोग्राम |
| 立轴 धुरी | |
| धुरी की गति | आगे कम गति 30,53,88,145,222r/min |
| आगे उच्च गति 143,250,414,684,1050r/min | |
| पीछे की ओर 29, 137r/min | |
| स्पिंडल स्ट्रोक | 600 मिमी |
| धुरी का आंतरिक व्यास | 96 मिमी |
| उठाने की क्षमता | 6000 किलो |
| 卷扬机 विंच | |
| अधिकतम.एकल लाइन उठाने की क्षमता | 3000 किलो |
| अधिकतम.एक लाइन उठाने की गति | 0.5-1.9m/s |
| तार रस्सी का कैलिबर | 12.5 मिमी |
| रोलर क्षमता | 50 मीटर |
| रील का व्यास | 300 मिमी |
| गर्दन फोल्डगेट बेल्ट की चौड़ाई | 90 मिमी |
| गियर तेल पंप | |
| डुप्लेक्स गियर ऑयल पंप | CBF-F63/25 |
| सामने का स्थानान्तरण, दबाव | 63 L/min 20Mpa |
| विस्थापन के पीछे, दबाव | 25 एल/मिनट 20 एमपीए |
| 动力 पावर यूनिट | |
| डीजल इंजन YN27 | 42 किलोवाट |
| नामित गति | 2400r/min |

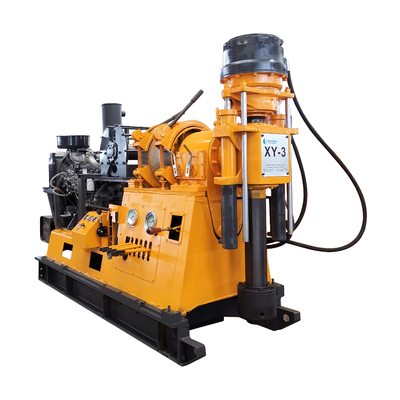

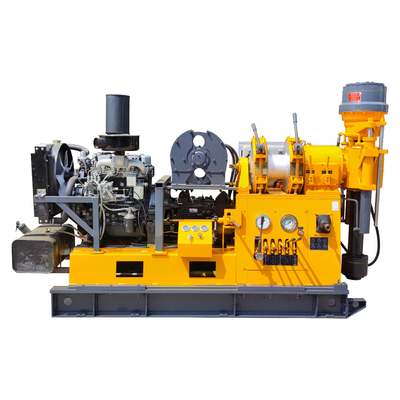

उत्पाद चित्र
