XY-42A कोर ड्रिलिंग रिग
XY-42A एक प्रकार का कोर ड्रिल है जो टंगलॉय-कार्बाइड-टिप बिट और हीरा-बिट, छोटे व्यास के साथ संचालित होता है। यह मुख्य रूप से धातु या गैर-धातु या गैर-धातु ठोस खनिज अयस्क बिस्तर की खोज के लिए उपयुक्त है.यह भूविज्ञान, धातु विज्ञान, कोयला खदान, हाइड्रोलॉजिकल और इंजीनियरिंग ड्रिलिंग के क्षेत्र में व्यापक रूप से लागू होता है। इसका उपयोग सतह-क्षेत्र पेट्रोलियम और प्राकृतिक गैस खनन के क्षेत्रों में भी किया जा सकता है,खदान के कामकाज वेंटिलेशन और जल निर्वहन सुरंग ड्रिलिंग के साथ-साथ बड़े व्यास के फाउंडेशन ढेर निर्माण.
विशेषताएं
आठ घूर्णन गति और गति की उचित सीमाओं के साथ (कृपया धुरी की गति की सूची देखें) अधिकतम, टोक़ 3.5 KN · m (2580 lbf · ft) (जबकि धुरी की कम घूर्णन गति के साथ) ।
बड़े धुरी आई.डी. 93 मिमी (3.66 इंच) के साथ, रिग को 600 मिमी (23.62 इंच) तक के बहुत लंबे स्ट्रोक के साथ हाइड्रोलिक डबल सिलेंडर द्वारा संचालित किया जाता है।ड्रिलिंग दक्षता में सुधार के लिए विभिन्न ड्रिलिंग प्रौद्योगिकियों के लिए उपयुक्त है.
दो रिवर्स स्पीड में, यह दोषों से निपटने के लिए उपयुक्त है।
उचित शक्ति और कम तेल तापमान की विशेषताओं के साथ, इसने तेल की आपूर्ति के लिए सिम्पलेक्स हाइड्रोलिक गियर पंप को अपनाया।
शक्तिशाली क्लैंपिंग बल में डबल-एक्शन हाइड्रोलिक चक।
हल्के वजन में, आसानी से अलग करने योग्य (नौ भागों में), और कॉम्पैक्ट संरचना और उचित लेआउट के फायदे के कारण रखरखाव और मरम्मत के लिए सुविधाजनक।
यह अपनी चिकनी गति और कम गुरुत्वाकर्षण केंद्र के कारण उच्च ड्रिलिंग गति में स्थिर रहता है।
छेद के तल पर ड्रिलिंग की स्थिति के बारे में आपकी अच्छी जानकारी के लिए मापने के पैमाने से लैस; प्रत्येक हैंडल को चुस्त और विश्वसनीय रूप से संचालित किया जा सकता है।
तकनीकी तिथि
| डिंग गहराई | कोर ड्रिलिंग | 500-1100 मीटर | स्पिंडल की अधिकतम भारोत्तोलन क्षमता | 80 kN | |
| फाउंडेशन स्टेक ड्रिलिंग | 100 मीटर | ||||
| जल विज्ञान ड्रिलिंग | 150 मीटर | ||||
| धुरी का घूर्णन कोण | 0-360° | धुरी का अधिकतम दबाव बल | 60 kN | ||
| धुरी की गति | सकारात्मक | 82, 151, 215, 313, 251, 463, 661, 961 आरपीएम | आयाम (LxWxH) | 2730x1100x1860 मिमी | |
| नकारात्मक | 67,205 आरपीएम | ||||
| स्पिंडल का अधिकतम घूर्णन टोक़ | 3200 N·m | स्टील वायर व्यास | 16 मिमी | ||
| स्पिंडल स्ट्रोक | 600 मिमी | घुमावदार ड्रम की सामग्री | 90 मीटर | ||
| धुरी की पहचान | 93 मिमी | अधिकतम भारोत्तोलन बल | 30 kN | ||
| शक्ति | Y200L-4 इलेक्ट्रिक मोटर 30kW/1470 rpm | वजन (पावर यूनिट के बिना) | 2000 किलो | ||
| R4105G53 डीजल इंजन 42kW/1500 rpm | |||||

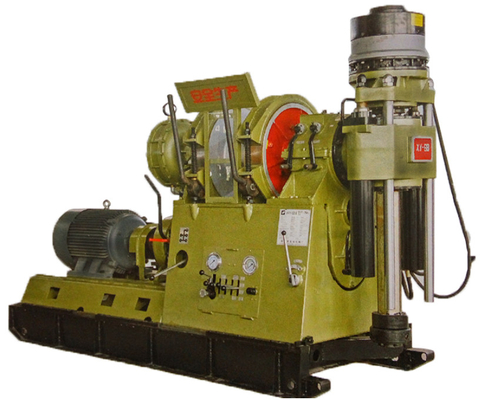

उत्पाद चित्र
