XY-1/XY-1A/GL200/GL250/GL300 ड्रिलिंग रिग
एक्सवाई-1/एक्सवाई-1ए/जीएल200/जीएल250/जीएल300 ड्रिलिंग रिग का व्यापक रूप से खोज और अन्वेषण, खनिज अन्वेषण और एसपीटी सेवा,बोरहोल ड्रिलिंग परियोजनाओं के लिए उपयोग किया जाता है। वे संरचना में कॉम्पैक्ट हैं, आकार में छोटे हैं,वजन में हल्का और परिवहन में सुविधाजनक।
XY-1/XY-1A/GL200/GL250/GL300 कोर ड्रिलिंग रिग को ग्राहकों की आवश्यकता के अनुसार ट्रेलर चेसिस या क्रॉलर चेसिस पर लगाया जा सकता है। रिग पर छोटे कीचड़ पंप हैं,बड़े छेद या गहरे छेद के ड्रिलिंग के लिए, ग्राहक सामान्यतः बेहतर प्रदर्शन के लिए BW160, BW160/10 और BW250 जैसे बड़े कीचड़ पंप चुनते हैं।
तकनीकी तिथि
| मॉडल | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| ड्रिल | ड्रिलिंग गहराई | 100 मीटर | 100/180 मीटर | 250 मीटर | 250 मीटर | 300 मीटर | |
| प्रारंभिक छेद दीया | 110 मिमी | 150 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | ||
| अंतिम छेद दिन | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | 75 मिमी | ||
| ड्रिल रॉड डाय | 42 मिमी | 43 मिमी | 50 मिमी | 50 मिमी | 50 मिमी | ||
| कोण सीमा | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| आयाम (L×W×H) |
1640×1030×1440 (मिमी) | 1620×970×1560 मिमी | 1700×1030×1270 (मिमी) | 1700×1030×1270 मिमी | 1070×1030×1270 (मिमी) | ||
| घुमावदार सिर | स्पिंडल स्ट्रोक | 450 मिमी | 450 मिमी | 450 मिमी | 450 मिमी | 450 मिमी | |
| धुरी उठाने की क्षमता अधिकतम | 25KN | 25KN | 30KN | 30 KN | अधिकतम 45 KN | ||
| उठानेवाला | अधिकतम भारोत्तोलन क्षमता (एकल रस्सी) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| शक्ति | डीजल इंजन | मॉडल | S1100A2 | S1100A2 | L28N | L28N | L28N |
| नामित शक्ति | 10.3 किलोवाट | 10.3 किलोवाट | 16.2 किलोवाट | 20 किलोवाट | 20 किलोवाट | ||
| नामित गति | 2000 आर/मिनट | 2200r/min | 2200r/min | 2000 आर/मिनट | 2000 आर/मिनट | ||
| मोटर | मॉडल | Y132M-4 | Y160M-4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| नामित शक्ति | 7.5kW | 11 किलोवाट | 11 किलोवाट | 15 किलोवाट | 15 किलोवाट | ||
| नामित गति | 1440r/min | 1460 आर/मिनट | 1460 आर/मिनट | 1440r/min | 1440r/min | ||
मिट्टी पंप विनिर्देश
| मॉडल | BW160 | BW160-10 | BW250 |
| प्रकार | क्षैतिज एकल सिलेंडर डबल-अभिनय प्रतिवर्ती पिस्टन पंप | क्षैतिज तीन सिलेंडर एकल अभिनय पिस्टन पंप | क्षैतिज तीन सिलेंडर एकल अभिनय पिस्टन पंप |
| लाइनर डाय. | 95 | 70 | 80/65 |
| स्ट्रोक (मिमी) | 85 | 70 | 100 |
| वजन (पावर सेक्शन सहित) (किग्रा) | 200 | 430 | 760 |
| आयामः L*W*H (मिमी) | 1110*725*965 | 1450×745×970 | 1000×995×650 |
| सैद्धांतिक प्रवाह (एल/मिनट) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| नामित दबाव (एमपीए) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| प्रति मिनट स्ट्रोक | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| इनपुट पावर ((kW) | 5.5 | 11 | 15 |

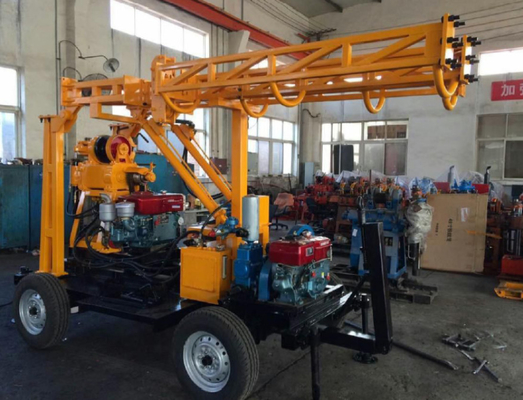

उत्पाद चित्र
