GDL-280 शीर्ष ड्राइव ड्रिल रिग
GDL-280 ड्रिल रिग के बारे में:
ड्रिलिंग रिग एक जल कुएं ड्रिलिंग उपकरण है जो जल ड्रिलिंग और वायु ड्रिलिंग कार्यों को एकीकृत करता है। ड्रिलिंग रिग एक वाहन घुड़सवार 525 गियरबॉक्स को अपनाता है,जो गियर बदलने के लिए संवेदनशील और सुविधाजनक हैहाइड्रोलिक ट्रांसमिशन की तुलना में ट्रांसमिशन की दक्षता दोगुनी हो जाती है और बिजली की खपत 35% तक कम हो जाती है, जो ऊर्जा कुशलता से है।यह मिट्टी की परतों में हवा डीटीएच हथौड़ा ड्रिलिंग और कठोर चट्टान परतों के लिए रोटरी ड्रिलिंग रिग के निर्माण की कम दक्षता की कठिन समस्याओं को हल करता है, चक्की और चक्की की परतें।
मुख्य विशेषताएं:
1ड्रिल की गति 33-1120r/min तक पहुंच सकती है, और अधिकतम आउटपुट टॉर्क 9800N.m है।
2ड्रिलिंग रिग में एक लंबी स्ट्रोक डबल स्पीड तंत्र, एक मैकेनिकल पावर हेड और 2300 मिमी का पावर हेड स्ट्रोक है।जिसका उपयोग ड्रिलिंग की दक्षता में सुधार करने और ड्रिल ब्लॉक और जलने की दुर्घटनाओं की घटना को कम करने के लिए किया जाता है.
3. ड्रिलिंग रिग तेल की आपूर्ति के लिए दो तेल पंपों को अपनाता है। ड्रिलिंग के दौरान एक एकल पंप का उपयोग किया जाता है, और ड्रिल को उठाने और नीचे उतारने के लिए दो पंपों का उपयोग संगम के लिए किया जाता है।बिजली का नुकसान छोटा है और सहायक समय कम है.
4क्रॉलर चेसिस को अपनाया गया है, और आउटरिगर सिलेंडर स्ट्रोक 1.5 मीटर है, जिसे स्वचालित रूप से लोड किया जा सकता है, जो स्थानांतरण और परिवहन के लिए सुविधाजनक है।
5ड्रिलिंग रिग में यांत्रिक और हाइड्रोलिक प्रणालियों में कुछ कार्यात्मक इंटरफेस आरक्षित हैं, जिन्हें विभिन्न उपयोगकर्ताओं की तकनीकी आवश्यकताओं के अनुसार विस्तारित किया जा सकता है।
अनुप्रयोग:
1: कोर ड्रिलिंग NQ/HQ/PQ
2: वायु ड्रिलिंग + डीटीएच हथौड़ा
3: मिट्टी पंप से मिट्टी ड्रिलिंग
तकनीकी तिथि
| अस्थिरता | पानी के कुएं के लिए ड्रिलिंग गहराई | 200 मीटर ((152 मिमी) |
| वायरलाइन कोरिंग NQ आकार | 300 मीटर | |
| बोरहोल (ड्रिल बिट) डाय. | Ø75ØØ220 मिमी | |
| ड्रिलिंग कोण | 90° | |
| ड्राइव सिर | उठाने की क्षमता | 100KN |
| धक्का क्षमता | 50KN | |
| घूर्णन गति आरपीएम | आगेः33,63,113,162,192/ 237,303,537,906,1120 r/min | |
| पीछे की ओरः48/219 र/मिनट | ||
| मैक्स. टॉर्क | 9800N.m | |
| पावर यूनिट | इंजन मॉडल | YN27 |
| नामित शक्ति/गति | 42KW (58KW वैकल्पिक) / (2400r/min) | |
| यांत्रिक लिंच क्षमता | 4.5 टन | |
| ड्रिल पाइप | ड्रिल पाइप डाय. | Ø50/ Ø60 / Ø76/ Ø89 मिमी NQ/ HQ / PQ |
| ड्रिल पाइप की लंबाई | 2000 मिमी | |
| मिट्टी पंप (वैकल्पिक) | BW160/ BW200/ BW250 | |
| जनरेटर (वैकल्पिक) | ||
| वायु स्नेहक (वैकल्पिक) | ||
| क्रॉलर चेसिस | चलने की गति | ०२ किमी/घंटा |
| चढ़ाई का कोण | अधिकतम 25°~30° | |
| उच्च पैर स्टॉक | 1.5M | |
| आयाम | परिवहन | 4600*1900*2540 मिमी |
| काम करना | 3480*1900*5550 मिमी | |
| रबर क्रॉलर के साथ वजन | 4200 किलो | |
| इस्पात क्रॉलर के साथ वजन | 5200 किलो | |

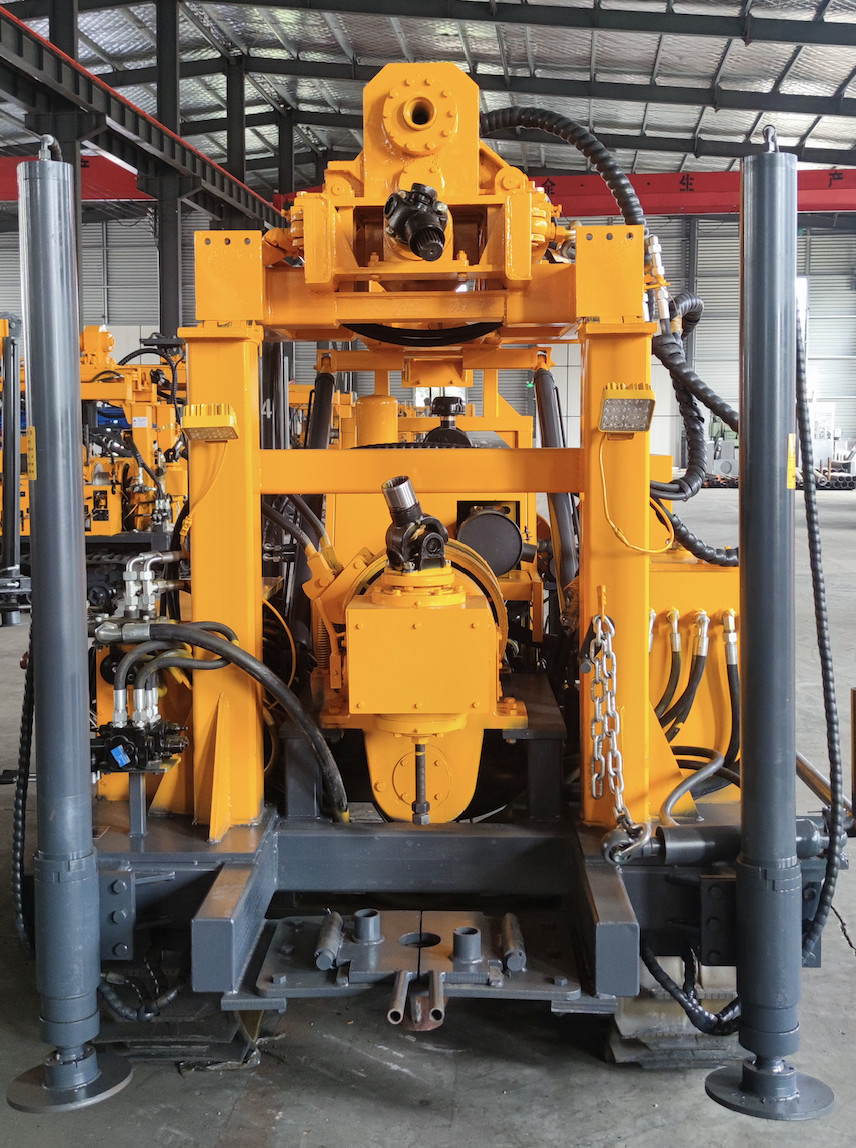

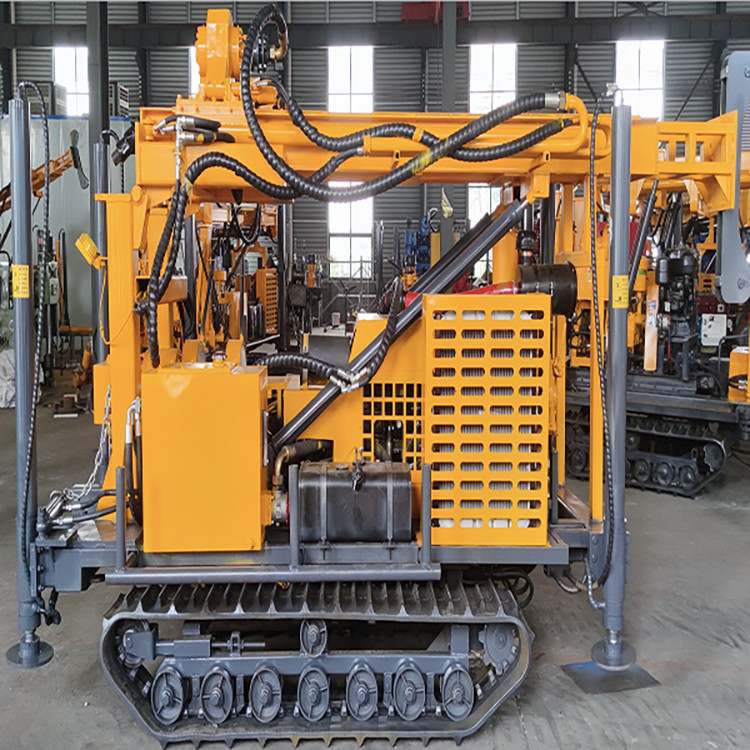

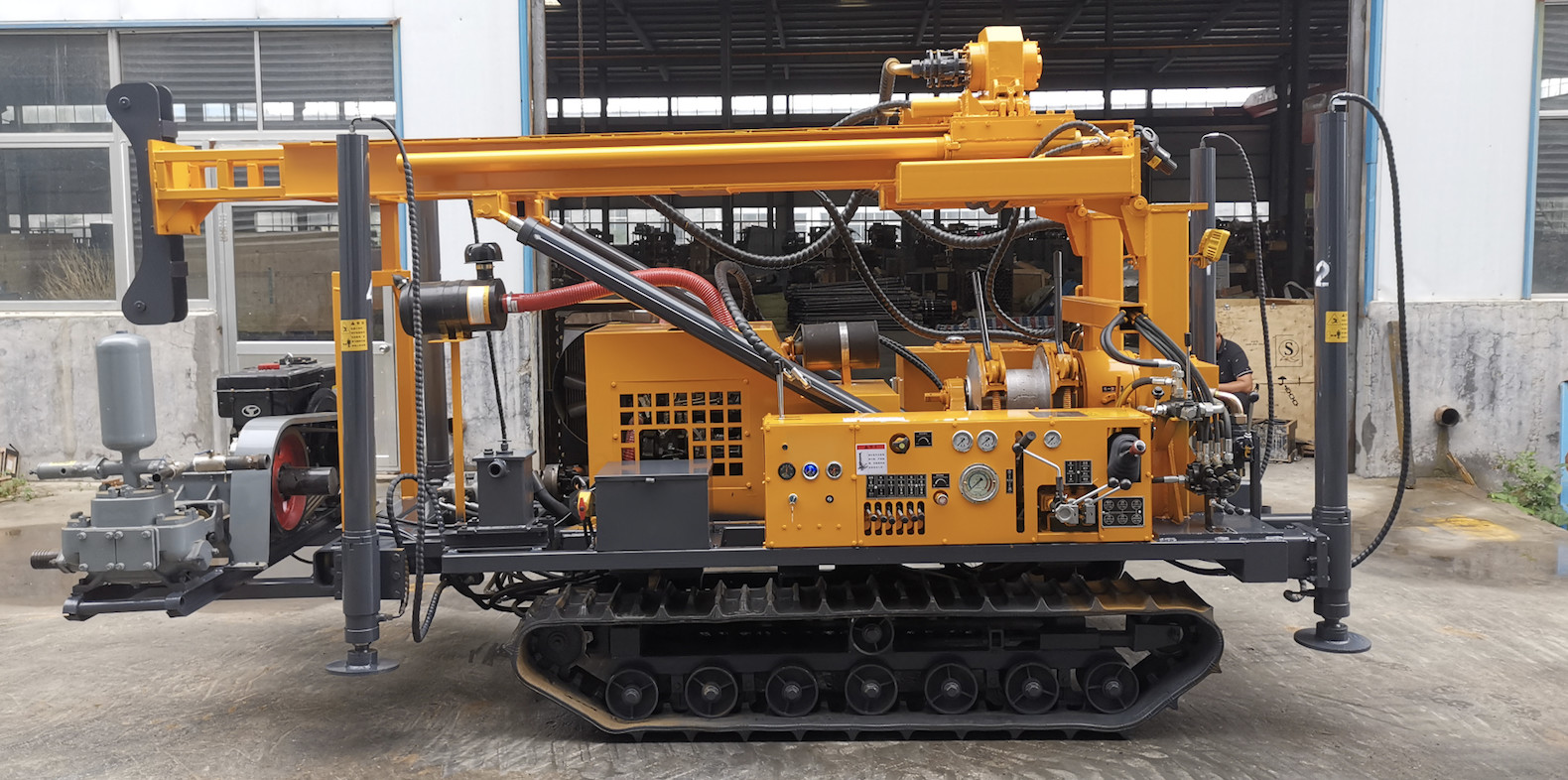

उत्पाद चित्र
