टावर के साथ एकीकृत कोर ड्रिल रिग
विवरण
XY-2T/4T/42T/44T ड्रिलिंग रिग XY-2/4/42A की मुख्य मशीनों और टावरों के साथ संयुक्त हैं। इस श्रृंखला ड्रिलिंग रिग संरचना में कॉम्पैक्ट, संरचना में उचित, हल्के वजन,विघटित करने में आसान, घूर्णी दायरे में तर्कसंगत। संचालन और रखरखाव में सुविधाजनक। ड्रिलिंग रिग में हाइड्रोलिक उठाने और उतारने का कार्य है, जो बड़े कोण के तिरछे छेद ड्रिलिंग के लिए उपयुक्त है।
तकनीकी तिथि
| विनिर्देश | मॉडल | ||||
| XY-2T | XY-4T | XY-42T | XY-44T | XY-5T | |
| ड्रिलिंग गहराई | 300-500 मीटर | 700-1000 मीटर | 700-1100 मीटर | 700-1400 मीटर | 900-1800 मीटर |
| अधिकतम टोक़ | 3147N·m | 2640N·m | 3200N·m | 3200N·m | 5500N·m |
| स्पिंडल स्ट्रोक | 560 मिमी | 600 मिमी | 600 मिमी | 600 मिमी | 600 मिमी |
| धुरी की पहचान | 96 मिमी | 68 मिमी | 93 मिमी | 93 मिमी | 93 मिमी |
| स्पिंडल की उठाने की क्षमता | 60kN | 80kN | 80kN | 120kN | 135kN |
| अधिकतम। फ़ीडिंग बल | 45kN | 60kN | 60kN | 90kN | 100kN |
| अधिकतम उठाने की शक्ति | 30kN | 30kN | 30kN | 45kN | 60kN |
| विद्युत मोटर की शक्ति | 22 किलोवाट | 30 किलोवाट | 30 किलोवाट | 37 किलोवाट | 55 किलोवाट |
| डीजल इंजन की शक्ति | 31 किलोवाट | 42 किलोवाट | 42 किलोवाट | 50 किलोवाट | 64 किलोवाट |
| मास्ट का विनिर्देश | मॉडल | ||||
| XY-2T | XY-4T/42T/44T | XY-5T | |||
| ड्रिल टॉवर की ऊंचाई | 8000 मिमी | 10000 मिमी | 11000 मिमी | ||
| आधार का क्षेत्रफल | 3600×2100 मिमी | 4000×4000 मिमी | 5500×5500 मिमी | ||
| पुली की संख्या | 2 | 5 | 5 | ||
| मैक्स.मास्ट का भार | 75kN | 100kN | 120kN | ||
| स्थानांतरित कार्य प्लेटफार्म का भार | 70 किलो | 80 किलो | 90 किलो | ||
| ड्रिल टॉवर के समायोजित कोण | 45°- 90° | 45°- 90° | 45°- 90° | ||

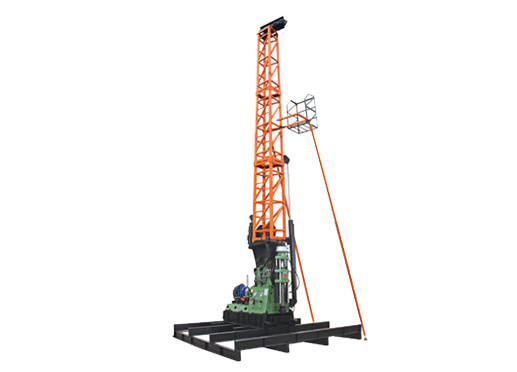

उत्पाद चित्र
