DX4 पूर्ण हाइड्रोलिक क्रॉलर कोर ड्रिलिंग रिग
विवरण
क्रॉलर-प्रकार का लेआउट, रोटेटर का खिला और उठाना गियर और श्रृंखला के साथ एक श्रृंखला मोटर द्वारा चलाया जाता है, जिसमें एक लंबा स्ट्रोक, 3.5 मीटर स्ट्रोक होता है। स्पिंडल का घूर्णन एक इंजन द्वारा चलाया जाता है।इसमें चार यांत्रिक शिफ्ट हैं, और इसकी गति हाइड्रोलिक दबाव द्वारा स्टेपलेस गति परिवर्तन के साथ समायोजित किया जा सकता है। मस्तूल का स्लाइडिंग और जमीन को छूने का कार्य है; धुरी को तेल सिलेंडर के साथ उठाया और नीचे रखा गया;इसे परिवहन और भंडारण के लिए तह किया जा सकता हैस्पिंडल में एक बड़ा व्यास वाला छेद होता है, स्पिंडल में उच्च परिशुद्धता संरचना होती है।
तकनीकी तिथि
| मॉडल | डीएक्स-4 पूर्ण हाइड्रोलिक | |
| डीजल इंजन | मॉडल | कमिंस 6BTA5.9-C180 |
| शक्ति | 132 किलोवाट | |
| गति | 2200 आरपीएम | |
| ड्रिलिंग क्षमता | BQ | 1000 मीटर |
| NQ | 700 मीटर | |
| मुख्यालय | 500 मीटर | |
| रोटेटर क्षमता | आरपीएम | चार शिफ्ट/परिवर्तनीय स्टेपलेस0-1100rpm |
| अधिकतम.टॉर्क | 4200N·m | |
| व्यास पकड़ो | Φ98 मिमी | |
| स्पिंडल की लिफ्टिंग क्षमता | 150kN | |
| अधिकतम.खाद्य शक्ति | 60kN | |
| मुख्य लिफ्ट की क्षमता | उठाने की शक्ति (एकल तार) | 57kN |
| स्टील वायर व्यास | 12 मिमी | |
| इस्पात तार की लंबाई | 50 मीटर | |
| स्टील वायर लिफ्ट की क्षमता | उठाने की शक्ति (एकल तार) | 12kN (नग्न ड्रम) |
| स्टील वायर व्यास | 6 मिमी | |
| इस्पात तार की लंबाई | 1000 मीटर | |
| मास्ट | मस्त ऊंचाई | 11 मीटर |
| मस्तूल समायोजन कोण | 0°-90° | |
| ड्रिलिंग कोण | 45°-90° | |
| खाना पकाने का स्ट्रोक | 3500 मिमी | |
| फिसलने वाला स्ट्रोक | 600 मिमी | |
| अन्य | वजन | 9300 किलोग्राम |
| आयाम ((L×W×H) | मुख्य उपकरण 5100×2200×2890 मिमी | |
| परिवहन मार्ग | क्रॉलर | |
| मिट्टी पंप | मॉडल | BW-150 |
| पैर गीला | क्लैंपिंग का दायरा | 55.5-110 मिमी ((मानक छेद का आकार Φ154 मिमी) |

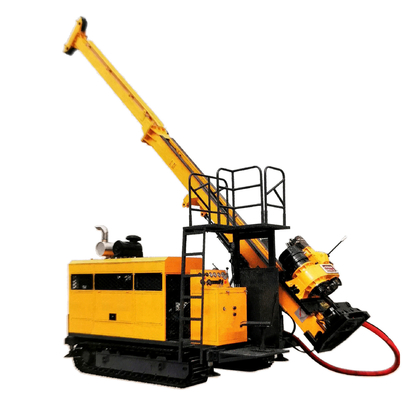

उत्पाद चित्र
