जीएलकेडी-1 पूर्ण हाइड्रोलिक भूमिगत कोर ड्रिलिंग रिग
विवरण
जीएलकेडी-1 फुल हाइड्रोलिक अंडरग्राउंड ड्रिलिंग रिग एक कॉम्पैक्ट लेकिन शक्तिशाली ड्रिलिंग उपकरण है जिसे भूमिगत ड्रिलिंग संचालन के लिए डिज़ाइन किया गया है।280-900r/min के धुरी घूर्णन गति रेंज और 735Nm के एक टोक़ के साथ, यह कुशल और सटीक ड्रिलिंग प्रदर्शन सुनिश्चित करता है। रिग मजबूत अक्षीय धक्का बल (> 32KNa) और अक्षीय खींच बल (> 40KNa) से लैस है,इसे चुनौतीपूर्ण ड्रिलिंग कार्य करने में सक्षम बनाना.
हाइड्रोलिक सिस्टम के कार्य दबाव 20 एमपीए (अधिकतम दबाव 25 एमपीए) पर काम करने से, रिग विश्वसनीय और लगातार प्रदर्शन प्रदान करता है।इसमें 1600 मिमी का पावर हेड स्ट्रोक और समायोज्य ड्रिलिंग कोण (0°-90° सतह ड्रिलिंग के लिए और 0°-360° भूमिगत ड्रिलिंग और एजिमुथ कोणों के लिए) है।.
1480 आरपीएम की घूर्णन गति के साथ 45 किलोवाट के मोटर द्वारा संचालित, रिग कुशल और विश्वसनीय ड्रिलिंग संचालन प्रदान करता है। कॉम्पैक्ट और पोर्टेबल, मशीन शरीर का माप 2620600750 मिमी है और इसका वजन 1335 किलोग्राम है।पावर यूनिट और नियंत्रण कक्ष सुविधाजनक संचालन सुनिश्चित करते हैं और क्रमशः 805kg और 80kg वजन करते हैं.
GLKD-1 रिग विभिन्न बिट और ड्रिल रॉड आकारों का समर्थन करता है, विभिन्न ड्रिलिंग आवश्यकताओं को समायोजित करता है। इसकी शक्तिशाली क्षमताओं और बहुमुखी प्रतिभा के साथ,यह भूमिगत ड्रिलिंग परियोजनाओं के लिए एक कुशल और विश्वसनीय समाधान प्रदान करता है.
तकनीकी तिथि
| धुरी घूर्णन गति | 280-900r/min | स्पिंडल टॉक | 735Nm |
| अक्षीय धक्का बल | >32KNa | अक्षीय कर्षण बल | >40KNa |
| हाइड्रोलिक सिस्टम का कामकाजी दबाव | 20 एमपीए | अधिकतम दबाव | 25 एमपीए |
| मुख्य पंप का अधिकतम दबाव | 31.5MPa | सहायक पंप अधिकतम दबाव | 25 एमपीए |
| पावर हेड स्ट्रोक | 1600 मिमी | सतह ड्रिलिंग कोण | 0°-90° |
| भूमिगत ड्रिलिंग कोण | 0°-360° | अज़ीमुथ कोण | 0°-360° |
| मोटर शक्ति | 45 किलोवाट | मोटर की घूर्णन गति | 1480rpm |
| मशीन का शरीर/आकार | 2620*600*750 मिमी | वजन | 1335 किलो |
| पावर यूनिट | 1770*1000*1420 मिमी | वजन | 805 किलो |
| नियंत्रण कक्ष | 700*400*1100 मिमी | वजन | 80 किलो |
GLKD-1 पूर्ण हाइड्रोलिक भूमिगत ड्रिलिंग रिग ड्रिलिंग डिपार्टमेंट
| थोड़ा ओवरडोज | ड्रिल रॉड O.D. ((मिमी) | रॉड सामग्री | नीचे की ओर | क्षैतिज | ऊपर की ओर |
| 75 ((NQ) | 69.9x4.8 | XZ850 | 300 | 250 | 150 |
| 59 ((BQ) | 55.6*48 | XZ850 | 400 | 350 | 250 |
| 47 ((AQ) | 44.5*48 | R780 | 500 | 450 | 350 |
| नोटः ऊपर दिए गए ड्रिलिंग गहराई के आंकड़े केवल संदर्भ के लिए हैं | |||||

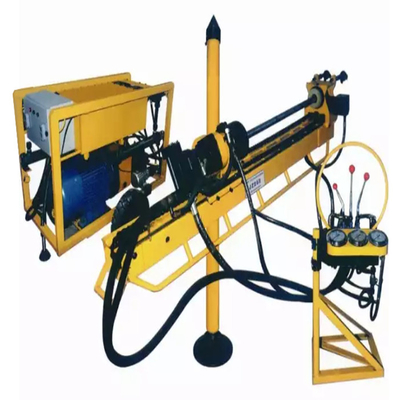

उत्पाद चित्र
