जीएलकेडी-4 पूर्ण हाइड्रोलिक भूमिगत ड्रिलिंग रिग
विवरण
GLKD-4 पूर्ण हाइड्रोलिक भूमिगत ड्रिलिंग रिग मुख्य रूप से कोयला, भूविज्ञान, धातु विज्ञान और इंजीनियरिंग में लागू होता है। इसका उपयोग कोयला खनन, सुरंग ड्रिलिंग,भूमिगत खनन बड़े व्यास गैस पंपिंग गैस निर्वहन छेद, इन्फ्यूजन छेद और सतह बड़े व्यास के क्षैतिज ड्रिलिंग का काम।
तकनीकी तिथि
| पद | इकाई | विनिर्देश. | टिप्पणी | |||
| नामित घुमावदार टोक़ | एन.एम. | 1492 | 489 आर/मिनट | |||
| घूर्णन गति | r/min | 0-489-876 | ||||
| 0-671-1203 | ||||||
| उठाने की शक्ति | kN | 110 | ||||
| फ़ीडिंग बल | kN | 56 | ||||
| मोटर की नाममात्र शक्ति | क्विंटल | 75 | Y280S-4-35B | |||
| मोटर का नामित वेग | r/min | 1500 | ||||
| भोजन का स्ट्रोक | मिमी | 1800 | ||||
| ड्रिल हेड उठाने की गति | काम करना | mm/s | 31.4 | |||
| अधिकतम. | mm/s | 88 | ||||
| ड्रिल हेड की घटती गति | काम करना | mm/s | 61.58 | |||
| अधिकतम. | mm/s | 172.4 | ||||
| हाइड्रोलिक पंप | मुख्य पंप | दबाव सेट करें | एमपीए | 28 | ||
| ERR100B | अधिकतम प्रवाह दर | एल/मिनट | 148 | |||
| मध्य पंप | दबाव सेट करें | एमपीए | 28 | |||
| A10V018 | अधिकतम प्रवाह दर | एल/मिनट | 26.64 | |||
| बैक पंप | दबाव सेट करें | एमपीए | 28 | |||
| A10VO10 | अधिकतम प्रवाह दर | एल/मिनट | 14.8 | |||
| वाइस विंच एकल तार उठाने की क्षमता | t | 0.8 | ||||
| वाइस विंच 1 गति | m/min | 91 | वायरलाइन डाय. | 6 मिमी | ||
| वाइस विंच 17 वीं गति | 240 | |||||
| मिट्टी पंप एकल पंप अधिकतम आउटपुट | एल/मिनट | 160 | 2.5Mpa | |||
| मिट्टी पंप अधिकतम दबाव | एमपीए | 10 | 44 लीटर/मिनट | |||
| ड्रिलिंग कोण गाइड | ° | ऊपरः15नीचेः90 | निरंतर समायोज्य | |||
| ड्रिल पाइप | मिमी | Φ55.5*1500 | 600 मीटर | |||
| मिमी | Φ69.9*1500 | 500 मीटर | ||||
| मिमी | Φ88.9*1500 | 250 मिमी | ||||
| मिमी | Φ114.3*1500 | 150 मिमी | ||||

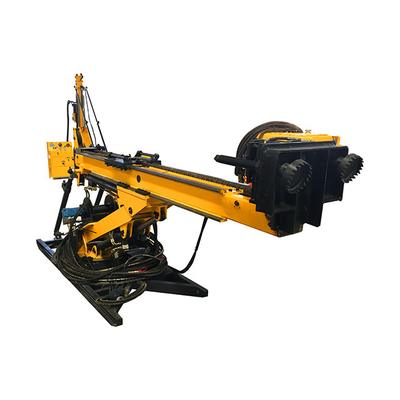

उत्पाद चित्र
