एचडीडी-45/96 एचडीडी ड्रिलिंग रिग
विवरण
एचडीडी-45/96 क्षैतिज दिशात्मक ड्रिलिंग रिग एक ऑल-इन-वन पूरी तरह से स्व-लोडिंग डिजाइन है, जिसमें ओपन लूप और हाइड्रोलिक कंट्रोल मोड ड्रिलिंग रिग है। हाइड्रोलिक प्रणाली, ट्रांसमिशन सिस्टम, रिड्यूसर, विद्युत नियंत्रण प्रणाली और अन्य मुख्य घटक सभी हैं चीन के प्रसिद्ध ब्रांड उत्पादों, जो उच्च विश्वसनीयता है।
तकनीकी तिथि
1चेसिस
एचडीडी-45/96 स्टील ट्रैक स्व-चालित चेसिस को अपनाता है, जिसमें मजबूत साइट अनुकूलन क्षमता और उच्च विश्वसनीयता है; यह चीन प्रसिद्ध ब्रांड चलने वाले रेड्यूसर से लैस है,स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता.
| ट्रैक व्हीलबेसः | 1850 मिमी |
| बाहरी ट्रैक चौड़ाईः | 2300 मिमी |
| ट्रैक चौड़ाईः | 450 मिमी |
| गेजः | 1400 मिमी |
| चलती घटानेवाला: | टीबीएम22 |
| ग्रेडेबिलिटी: | 30% |
| चलने की गति: | 1.5 किमी/घंटा |
| वजनः | 16 टन |
2डीजल इंजन प्रणाली
कमिंस टर्बोचार्जर डीजल इंजन का उपयोग करें, जिसमें चीन के तीसरे चरण के साथ मजबूत शक्ति और उत्सर्जन है।
| इंजन मॉडल | QSC8.3-C260-30 |
| नामित शक्ति | 194 किलोवाट |
| अधिकतम टोक़ | 1135N·m / ((1 350r/min) |
| नामित गति | 2200 रु/मिनट |
| उत्सर्जन मानक | चीन चरण III |
| ईंधन टैंक की मात्रा | 350 लीटर |
3हाइड्रोलिक प्रणाली
दोनों घूर्णन और पुश-पुल एक खुला हाइड्रोलिक प्रणाली का उपयोग करते हैं। चीन प्रसिद्ध ब्रांड घटकों, गुणवत्ता विश्वसनीय है।
| पावर हेड रोटेशन सिस्टम | |
| रोटरी पंप: | 90R100 ((Sauer) |
| दबाव: | 350 बार |
| मोटर: | MHP20 ((पोक्लेन) |
| पावर हेड पुश-ट्रैक सिस्टम | |
| पुश-ट्रल पंप | HP1VO95LRDS ((उच्च तकनीक) |
| दबाव | 350 बार |
| मोटर: | A6V107*4 ((उच्च तकनीक) |
| हाइड्रोलिक तेल टैंक की मात्राः | 400 लीटर |
| हाइड्रोलिक तेल: | HD46 (-15°C ∼40°C) |
4विद्युत प्रणाली
वोल्टेजःC24V
पुश-ट्रैक रोटरी हैंडलः 2SK6L/98-3X01ZQ1Q2F4
घुमावदार हैंडलः 2SK6T1/98-3X01ZF1F2Z4
यात्रा स्विच: नहीं
5ड्रिल फ्रेम
सामने के समर्थन और पीछे के समर्थन सिलेंडर का उपयोग एक साथ लुफिंग के लिए किया जाता है, कोण समायोजन ऑपरेशन सरल है और दायरा बड़ा है।
ड्रिल फ्रेम समायोजन कोणः 0 ̊24°
6पावर हेड
ड्रिलिंग रिग रैक और पिनियन के माध्यम से धक्का और खींचने की कार्रवाई को पूरा करता है; स्पिंडल फ्लोटिंग प्रभावी रूप से ड्रिल पाइप धागे की रक्षा कर सकता है; चर मोटर उच्च गति धक्का और खींच का एहसास कर सकता है।
अधिकतम धक्का-पुल बलः 960kN
अधिकतम पुश-ट्रैक गति 32 मीटर/मिनट
अधिकतम घूर्णन टोक़ 25000 N·m
अधिकतम घूर्णन गति 110/55r/min
पावर हेड का अधिकतम स्ट्रोकः 3800 मिमी
रोटरी रिड्यूसर: नहीं
पुश-ट्रल रिड्यूसर: चीन में निर्मित
7क्लैंप
ड्रिलिंग रिग में एक घुमावदार स्व-केंद्रित क्लैंप और चेन है, जो ड्रिल पाइप को मजबूती से क्लैंप कर सकता है, और जबड़े को बनाए रखना और बदलना आसान है।
चेनल टॉर्क 45000N·m
बंधन का घूर्णन कोण 20°
8.कैब
ड्रिलिंग रिग में घुमावदार एंटी-शोर कैब, समायोज्य सीट, हीटिंग और कूलिंग एयर कंडीशनिंग से लैस है, जिससे ड्रिलिंग रिग की परिचालन सुविधा में काफी सुधार होता है।
आंतरिक प्रकाश व्यवस्था, विंडशील्ड वाइपर, उच्च अंत चमड़े की सीटें और अन्य विन्यास संचालन के लिए उपयुक्त हैं।
कैब की चौड़ाई 950 मिमी
कैब की लंबाई 1200 मिमी
9ड्रिल पाइप, ड्रिलिंग टूल्स (वैकल्पिक)
ड्रिलिंग रिग मानक तेल ड्रिलिंग पाइप या एचडीडी ड्रिलिंग पाइप के साथ काम कर सकता है।
बैक रीमर: फ्लैट बैक रीमर, ड्रम बैक रीमर और प्लेट टाइप बैक रीमर सभी उपलब्ध हैं।
टिप्पणियाँः अधिकतम धक्का-पुल बल और अधिकतम टोक़ जो ड्रिल पाइप सहन कर सकता है, एक ही समय में अधिकतम तक नहीं पहुंच सकता। ड्रिल पाइप के उपयोग के दौरान चिपकने से बचने के लिए,कृपया ड्रिल पाइप के उपयोग में अधिकतम कनेक्शन टॉर्क सीमा का पालन करें
मुख्य तकनीकी मापदंड
| पद | पैरामीटर | |
| निर्माता | कमिंस | |
| मॉडल | QSC8.3-C260-30 | |
| इंजन | पावर रेटिंग | 194 किलोवाट |
| अधिकतम खींच/थ्रस्ट बल | 960KN | |
| थ्रस्ट-ट्रैक | अधिकतम खींच/थ्रस्ट गति | 32 मीटर/मिनट |
| मोर्टार | 25000N.m | |
| रोटेशन | अधिकतम धुरी गति | 110r/min |
| पाइप | व्यास × लंबाई | φ 89*3000 |
| अधिकतम झुकाव कोण | 24 | |
| लोडर क्रेन | उठाने का भार | नहीं |
| यात्रा ड्राइविंग | शैली | स्वयंचलित इस्पात रेंगनेवाला |
| यात्रा गति | 1.5 किमी/घंटा | |
| वजन | 12 टन | |
| आयाम | L×W×H | 7.5*2.3*2.6 |
| रोटरी पंप | 90R100 ((Sauer) | |
| पुश पंप | HP1VO95LRDS ((उच्च तकनीक) | |
| रोटरी मोटर | MHP20 ((पोक्लेन) | |
| रोटरी रिड्यूसर | नहीं | |
| धक्का इंजन | A6V107*4 ((उच्च तकनीक) | |
| धक्का घटानेवाला | MN2E295C1G31.25-A107 | |
| मुख्य वाल्व | hvsp15 ((Hengli) | |
| हैंडल | 2SK6T1/98-3X01ZF1F2Z4 | |
| हैंडल | 2SK6T1/98-3X01ZF1F2Z4 | |
| चलने की गति घटानेवाला | JT08VK | |
| हाइड्रोलिक सिलेंडर | / | |
| ट्रक क्रेन | 2.3t | |
| हाइड्रोलिक ट्यूबिंग | मनुली | |

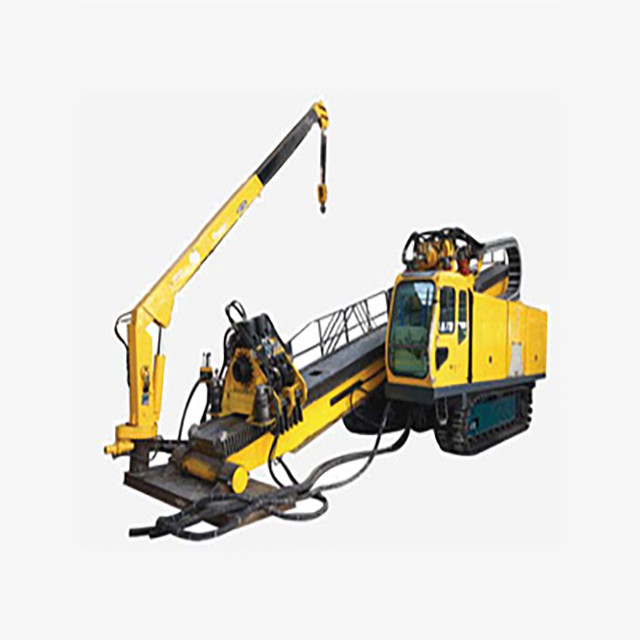

उत्पाद चित्र
