एचडीडी-25 क्षैतिज दिशात्मक ड्रिलिंग रिग
विवरण
HDD25 क्षैतिज दिशात्मक ड्रिलिंग रिग एक टुकड़ा पूरी तरह से स्वयं लोड डिजाइन है, एक खुला पाश, हाइड्रोलिक नियंत्रण मोड, हाइड्रोलिक प्रणाली, ट्रांसमिशन प्रणाली, reducer,विद्युत नियंत्रण प्रणाली, आदि उच्च विश्वसनीयता के साथ घरेलू प्रसिद्ध ब्रांड उत्पादों से चुने जाते हैं।
तकनीकी तिथि
1चेसिस
HDD25 स्टील ट्रैक स्व-चालित चेसिस को अपनाता है, जिसमें मजबूत साइट अनुकूलन क्षमता और उच्च विश्वसनीयता है। यह चीन के प्रसिद्ध ब्रांड चलने वाले रेड्यूसर से लैस है,जो स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता.
| ट्रैक व्हीलबेस | 1710 मिमी |
| क्रॉलर की बाहरी चौड़ाई | 2060 मिमी |
| ट्रैक चौड़ाई | 350 मिमी |
| गज | 1360 मिमी |
| चलती घटानेवाला | IKY2.52.5A-2900 |
| ग्रेडेबिलिटी | 30% |
| चलने की गति | 1.5 किमी/घंटा |
| वजन | 10 टन |
2. इंजन प्रणाली
कमिंस के टर्बोचार्ज इंजन का चयन किया जाता है, जिसमें शक्तिशाली शक्ति और उत्सर्जन देश के तीसरे चरण को पूरा करता है।
| इंजन मॉडल | QSB5.9-C180-33 |
| नामित शक्ति | 132 किलोवाट |
| अधिकतम टोक़ | 800N·m /(1500r/min) |
| नामित गति | 2200 रु/मिनट |
| उत्सर्जन मानकों को पूरा करें | चीन चरण III |
| ईंधन टैंक की मात्रा | 355L |
3हाइड्रोलिक प्रणाली
रोटेशन और पुश-ट्रैक दोनों ही खुली हाइड्रोलिक प्रणाली का उपयोग करते हैं। ये विश्वसनीय गुणवत्ता वाले घरेलू प्रसिद्ध ब्रांड घटक हैं।
| पावर हेड रोटेशन सिस्टम | रोटरी पंप | CBGj80 |
| दबाव | 200 बार | |
| मोटर | ईटन 6K-490*2 | |
| पावर हेड पुश-ट्रैक सिस्टम | पुश-ट्रल पंप | CBGj80 |
| दबाव | 200 बार | |
| मोटर | XM05-200*2 | |
| हाइड्रोलिक तेल टैंक की मात्रा | 450 लीटर | |
| हाइड्रोलिक तेल | HD46 (-15°C~40°C) |
4विद्युत प्रणाली
| सिस्टम वोल्टेज | DC24V |
| पुश-ट्रैक रोटर हैंडल | 2SK6T-3XZD2 |
| घुमावदार हैंडल | 2SK6T-3XZ |
| यात्रा स्विच | कोई नहीं |
5. मस्तूल बूम
आयाम बदलने के लिए पीछे के समर्थन सिलेंडर को अपनाकर, कोण समायोजन ऑपरेशन सरल है और रेंज बड़ी है।
| ड्रिल फ्रेम समायोजन कोण | 2~24° |
6पावर हेड
ड्रिलिंग रिग रैक और पिनियन के माध्यम से धक्का-पुल कार्रवाई को पूरा करता है; पावर हेड बॉक्स की तैरती हुई ड्रिल पाइप थ्रेड को प्रभावी ढंग से सुरक्षित कर सकती है;स्थिर मोटर उच्च गति धक्का और वापस खींचने का एहसास होता है.
| अधिकतम धक्का-कर्षण बल | 275kN |
| अधिकतम पुश-ट्रैक गति | 35 मीटर/मिनट |
| अधिकतम घूर्णन टोक़ | 8000 N·m |
| अधिकतम घूर्णन गति | 135/68r/min |
| पावर हेड का अधिकतम स्ट्रोक | 3500 मिमी |
| रोटरी रिड्यूसर | नहीं |
| पुश-ट्रैक रिड्यूसर | चीन का ब्रांड |
7क्लैंप
ड्रिलिंग रिग एक घुमावदार स्व-केंद्रित क्लैंपिंग और अनफ्रेजिंग डिवाइस से लैस है, जो ड्रिल रॉड को मजबूती से क्लैंप कर सकता है; दृष्टि अच्छी है,और यह भी रखरखाव और जबड़े की जगह के लिए सुविधाजनक है.
| बंधन का टोक़ | 20000N·m |
| बंधन के घूर्णन कोण | 20° |
8टैक्सी
घुमावदार शोर-प्रूफ कैब, समायोज्य सीटों के साथ, हीटिंग और कूलिंग एयर-कंडीशनिंग से लैस है, जो ड्रिलिंग रिग के संचालन आराम में काफी सुधार करता है।विंडशील्ड वाइपर, उच्च अंत चमड़े की सीटें और अन्य विन्यास संचालन के लिए उपयुक्त हैं।
| कैब की चौड़ाई | 950 मिमी |
| कैब की लंबाई | 1200 मिमी |
9ड्रिलिंग पाइप, ड्रिलिंग टूल (वैकल्पिक)
मानक तेल ड्रिल पाइप या गैर उत्खनन विशेष डबल टॉप ड्रिल पाइप का चयन किया जा सकता है; बैक रीमर फ्लाई-कटर रीमर, बैरल रीमर, और फ्लैटेड रीमर हो सकता है।ड्रिल पाइप के दोनों सिरों पर जोड़ों का आकार एपीआई NC23 है.
नोटः अधिकतम धक्का-पुल बल और अधिकतम टोक़ जो ड्रिल पाइप सहन कर सकता है, एक ही समय में अधिकतम तक नहीं पहुंच सकता है। ड्रिल पाइप के उपयोग के दौरान चिपकने से बचने के लिए,कृपया ड्रिल पाइप के उपयोग के दौरान अधिकतम कनेक्शन टॉर्क सीमा का पालन करें.
मुख्य तकनीकी मापदंडः
| पद | पैरामीटर | |
| इंजन | निर्माता | कमिंस |
| मॉडल | QSB5.9-C180-33 | |
| पावर रेटिंग | 132 किलोवाट | |
| थ्रस्ट-ट्रैक | अधिकतम खींच/थ्रस्ट बल | 270KN |
| अधिकतम खींच/थ्रस्ट गति | 35 मीटर/मिनट | |
| रोटेशन | मोर्टार | 8000N.m |
| अधिकतम धुरी गति | 135r/min | |
| पाइप | व्यास × लंबाई | φ 73*3000 |
| अधिकतम झुकाव कोण | 24 | |
| लोडर क्रेन | उठाने का भार | नहीं |
| यात्रा ड्राइविंग | शैली | स्वयंचलित इस्पात रेंगनेवाला |
| यात्रा गति | 1.5 किमी/घंटा | |
| वजन | 10 टन | |
| आयाम | L×W×H | 6.0*2.06*2.3m |
मुख्य विन्यास
| रोटरी पंप | CBGj80 ((घरेलू) |
| पुश पंप | CBGj80 ((घरेलू) |
| रोटरी मोटर | 6K490 ((ईटन) |
| रोटरी रिड्यूसर | कोई नहीं |
| धक्का इंजन | XM05 200 |
| धक्का घटानेवाला | G11.09HH-SRI |
| मुख्य वाल्व | 2GCJX-G25L |
| 2GCJX-G25L | |
| घुमावदार हैंडल | 2SK6T-3XZ |
| हिलाओ और खींचो हैंडल | 2SK6T-3XZD2 |
| चलने की गति घटानेवाला | IKY2.52.5A-2900 |
| हाइड्रोलिक सिलेंडर | / |
| ट्रक क्रेन | / |
| हाइड्रोलिक ट्यूबिंग | / |

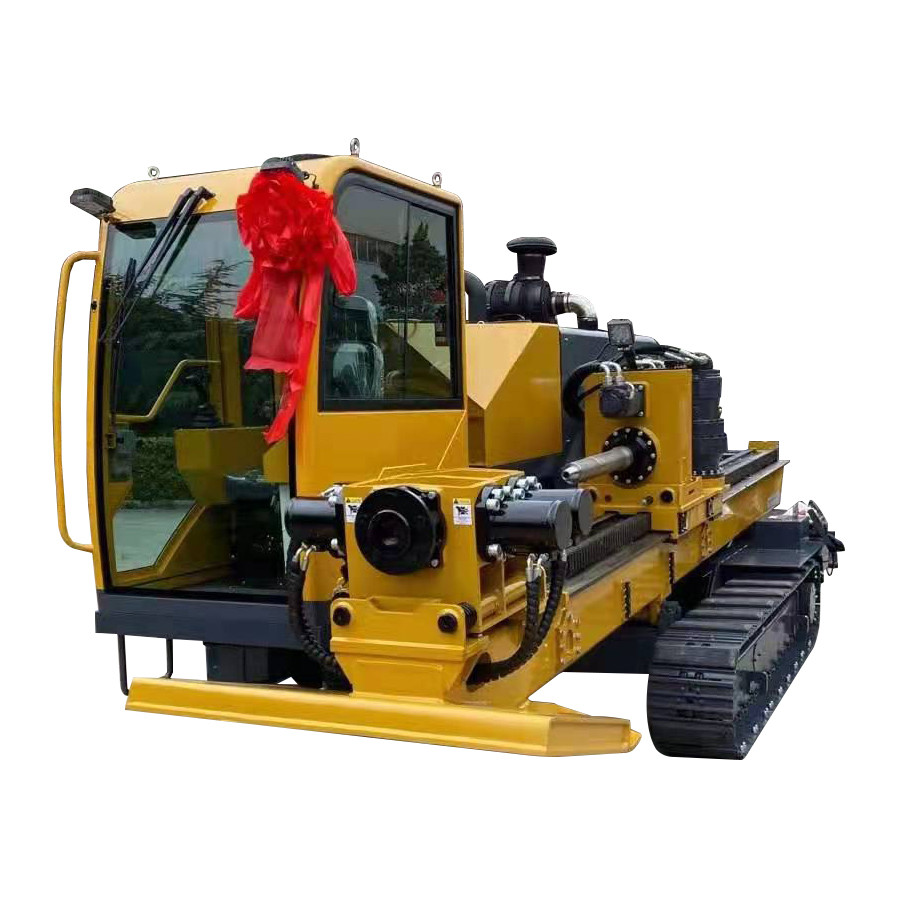

उत्पाद चित्र
