20 टन क्षैतिज दिशात्मक ड्रिलिंग रिग
विवरण
मुख्य उपकरण
मुख्य प्रदर्शन विशेषताएं
1डोंगफेंग कमिंस इंजन से लैस, बड़ी शक्ति, स्थिर प्रदर्शन, कम ईंधन की खपत, कम शोर, शहरी क्षेत्र में काम करने के लिए अधिक उपयुक्त।
2. रोटेशन, पुश-पुल पायलट कंट्रोल, ऑपरेशन अधिक पोर्टेबल.
3ड्राइविंग हेड ईटन की साइक्लोइड मोटर को अपनाता है, जो बड़े टोकन, स्थिर प्रदर्शन और दो स्टेपलेस गति विनियमन के साथ घूर्णन को सीधे चलाता है।ड्राइविंग हेड पुश-पुल ईटन से साइक्लोइड मोटर को अपनाता है, जिसमें तीन स्टॉल गति और उच्च निर्माण गति है जो सह-प्रतिद्वंद्वियों में बहुत आगे है। आरक्षित सुदृढीकरण उपकरण निर्माण के दायरे को बढ़ाता है।हाइड्रोलिक गियर पंप सैन्य तकनीक को अपनाता है, ट्रैक तार नियंत्रण संचालन, सुविधाजनक और तेजी से लोडिंग, अनलोडिंग के साथ-साथ निर्माण स्थल संक्रमण।
4ऑपरेशन टेबल का अवलोकन व्यापक है, ऑपरेशन टेबल डिजाइन मानव-कंप्यूटर निर्माण तरीका अपनाता है, आरामदायक संचालन, थकान शक्ति को कम करता है।
5φ60×3000 मिमी ड्रिल रॉड से लैस, मध्यम मशीन आकार संकीर्ण और छोटे कार्य क्षेत्र और उच्च कुशल निर्माण के लिए अनुकूल है।
6सतह सुरुचिपूर्ण उपस्थिति, आसान रखरखाव के साथ है, पूरी तरह से मानवतावादी डिजाइन विचार का अवतार है।
तकनीकी तिथि
| पद | पैरामीटर | पद | पैरामीटर |
| आकार(L × W × H) (मिमी) | 6950×2050×2400 | मैट पंप का अधिकतम प्रवाह (एल/मिनट) | 250 |
| इंजन की शक्ति ((KW) | 110 | मिट्टी पंप का अधिकतम दबाव (एमपीए) | 8 |
| रिग वजन (किग्रा) | 9500 | मैक्स.टॉर्क ((एन•एम) | 6500 |
| अधिकतम धक्का और खींच बल (KN) | 225/300 | अधिकतम घूर्णन गति (r/min) | 230 |
| अधिकतम धक्का और खींचने की गति (m/min) | 60 | प्रवेश ड्रिल कोण(°) | 12-22* |
| चलने की गति (किमी/घंटा) | 2.5-4.0 | अधिकतम चढ़ाई ढलान(°) | 17* |
| ड्रिल रॉड (मिमी) | Ф60×3048 | एपर्चर का अधिकतम व्यास (मिमी) | फ750 |
| ऑटो लोडिंग (पीसी) | 48 (60 ड्रिल रॉड) | अधिकतम ड्रिलिंग लंबाई (एम) | 300 |

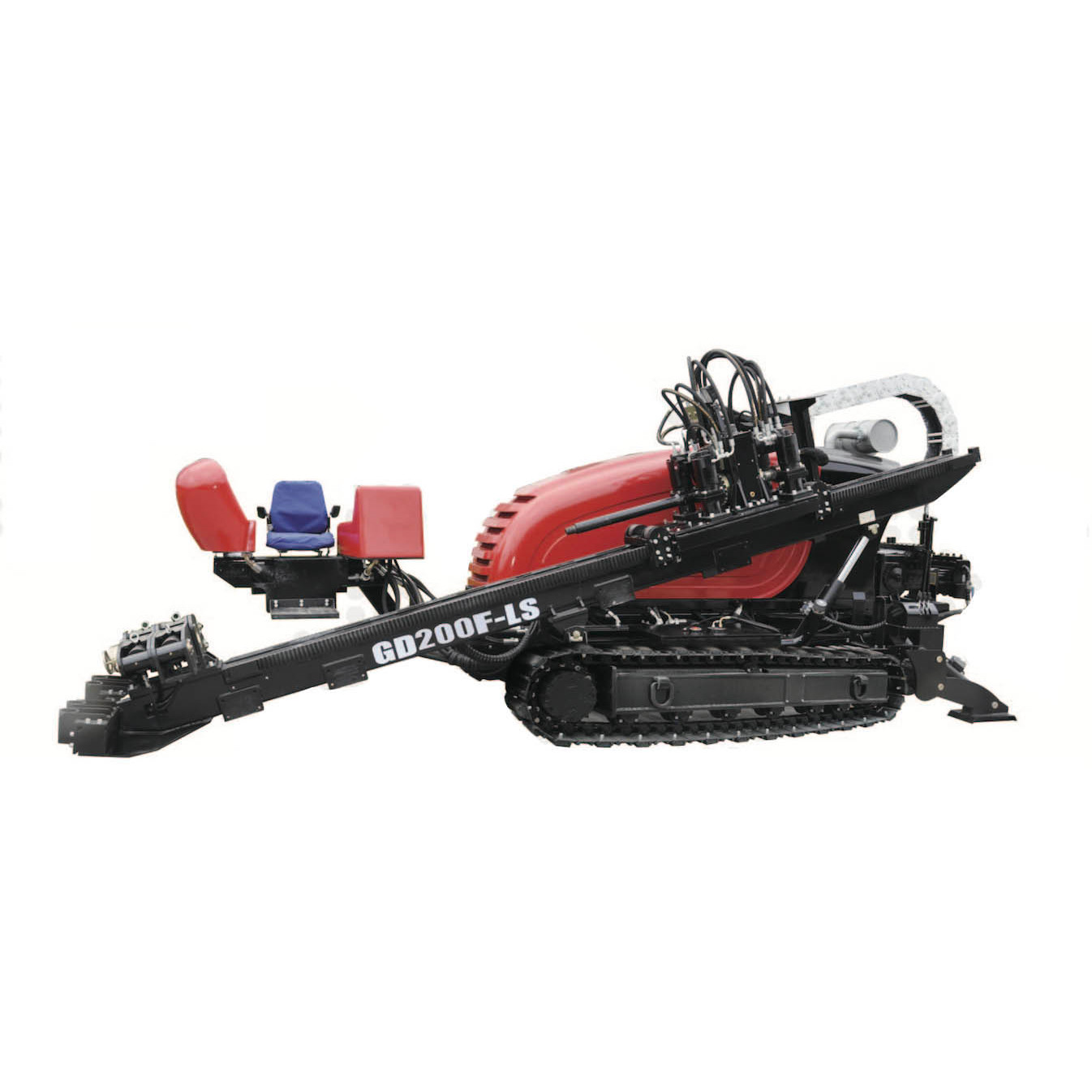

उत्पाद चित्र
