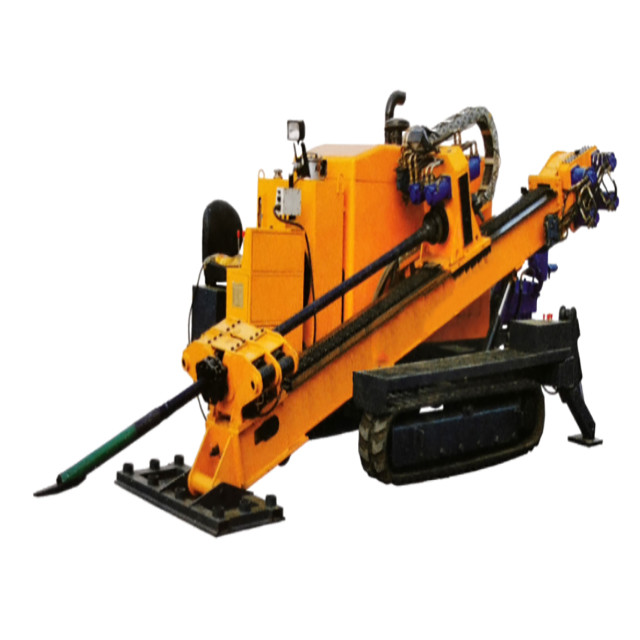

32 टन क्षैतिज दिशात्मक ड्रिलिंग रिग
विवरण
HDD-32 क्षैतिज दिशात्मक ड्रिलिंग रिग एक पूर्ण हाइड्रोलिक क्रॉलर प्रकार ड्रिलिंग रिग है। यह सरल और उन्नत संरचना है, जो लोड-संवेदनशील प्रणाली से लैस है,जो उच्च दक्षता और कम गर्मी विशेषता है. मुख्य हाइड्रोलिक घटक प्रसिद्ध ब्रांड हैं. ड्रिल रिग मस्तूल यह सुनिश्चित करने के लिए चल सकता है कि रिग ड्रिलिंग कोण सीमा के भीतर ड्रिलिंग के लिए तैयार है।पूरी मशीन के गुरुत्वाकर्षण का केंद्र कम है, अच्छी स्थिरता और अच्छी समग्र उपस्थिति।
1डीजल इंजन, हाइड्रोलिक पंप, वाल्व, मोटर, रिड्यूसर और प्रमुख हाइड्रोलिक सामान जैसे मुख्य घटक प्रसिद्ध ब्रांड हैं।
2डीजल इंजन के कम उत्सर्जन और पेशेवर शोर कम करने के डिजाइन से ड्रिलिंग मशीन शहरी निर्माण के लिए अधिक उपयुक्त है।
3बिना भार के रिग की बिजली की खपत को कम करने के लिए अंतरराष्ट्रीय स्तर पर उन्नत नियंत्रण प्रौद्योगिकी को अपनाना।
4वायरलेस गाइडिंग डिवाइस से लैस, संचालित करने में आसान।
5मिट्टी पंप हाइड्रोलिक चालित प्रकार है, जिसमें यांत्रिक शिफ्टिंग है, जिसे विभिन्न भूवैज्ञानिक परिस्थितियों और निर्माण तकनीकों के अनुसार पंप की मात्रा को लचीले ढंग से समायोजित किया जा सकता है।
6पल्पिंग प्रणाली का कार्य मोड जेट स्लरी और परिसंचारी भंडारण है।
7φ73mm,L=300mm ड्रिल पाइप का उपयोग करके, ड्रिल पूरी तरह से सुसज्जित है और उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
तकनीकी तिथि
| मुख्य तकनीकी मापदंड | |
| ड्रिल रिग | |
| इंजन की शक्ति | Yuchai YC6A210D 155KW |
| फ़ीड फ़ोर्स/ट्रैक बैक फ़ोर्स | 320/320KN |
| नामित टोक़ | 1300N·m |
| मुख्य शाफ्ट की घूर्णन गति | 0-48,0-96r/min |
| खाना पकाने का स्ट्रोक | 3300 मिमी |
| मार्गदर्शक छेद का व्यास | Φ150(185) मिमी |
| प्रवेश कोण | 8-20° |
| हाइड्रोलिक सिस्टम दबाव | 20 एमपीए |
| यात्रा गति | 2-2.6 किमी/घंटा |
| संरचना | रबर ट्रैक, कीचड़ पंप ऑल इन वन मशीन |
| आयाम | 2.85 ((L) × 2.25 ((W) × 2.4 ((H) m |
| वजन | 8.4T |
| मिट्टी पंप | |
| मॉडल | BW-320 |
| अधिकतम प्रवाह दर | 320 लीटर/मिनट |
| अधिकतम दबाव | 7Mpa(10Mpa) |
| पल्पिंग सिस्टम | |
| इंजन पैरामीटर | 4 किलोवाट का डीजल इंजन |
| पल्पिंग पंप के मापदंड | 30 मीटर3/h |
| स्लरी टैंक की क्षमता | 2 मीटर3 |
| मात्रा | 6 मीटर3/h |
| ड्रिलिंग टूल्स | |
| ड्रिल रॉड | Φ73×3000 मिमी |
| पायलट बिट | Φ130(150) मिमी |
| फ्लोटेड बैक्रीमर | Φ325 Φ400 Φ500 Φ600 Φ720 Φ830 |
| माप और नियंत्रण यंत्र | वैकल्पिक |
