68 टन का एचडीडी ड्रिल रिग
विवरण
1एफ-68 क्षैतिज दिशात्मक ड्रिलिंग रिग पूरी तरह से हाइड्रोलिक ड्राइव है। यह उपस्थिति में आकर्षक है, और वायर्ड रिमोट कंट्रोल विधि का उपयोग करता है।इसके मुख्य घटक देश-विदेश के प्रसिद्ध ब्रांडों के हैं।.
2यह भारी शुल्क एचडीडी रिग प्रसिद्ध डीजल इंजन से सुसज्जित है, जिसमें कम उत्सर्जन और शोर और अंतरराष्ट्रीय स्तर पर अग्रणी नियंत्रण तकनीक है, जो शहरी क्षेत्र में काम करने के लिए उपयुक्त है।गैर-लोडिंग कार्य की स्थिति में बिजली की खपत को न्यूनतम स्तर तक कम किया जाता है.
3ड्रिल हेड का रोटेशन चार हाइड्रोलिक मोटर्स द्वारा चलाया जाता है।
4ड्रिल हेड का पुश/ट्रैक चार मोटर्स द्वारा रेड्यूसर के साथ चलाया जाता है। रैक और पिनियन ट्रांसमिशन संरचना क्षैतिज दिशात्मक ड्रिलिंग रिग की उच्च स्थिरता और दक्षता सुनिश्चित करती है।
5भारी शुल्क एचडीडी रिग का मिट्टी पंप हाइड्रोलिक रूप से संचालित और यांत्रिक ट्रांसमिशन के रूप में है। पंप के दबाव और विस्थापन को लचीले ढंग से समायोजित किया जा सकता है।
6यह क्षैतिज दिशात्मक ड्रिलिंग रिग आसान संचालन के लिए वायरलेस गाइड डिवाइस से लैस है।
7ड्रिलिंग टूल्स का पूरा सेट, जिसमें Φ102 × 5000 मिमी ड्रिलिंग रिग और 2 टन क्रेन शामिल है।
तकनीकी तिथि
| इंजन शक्ति | 243 किलोवाट (वेईचाई पावर) /239 किलोवाट (कमन्स) |
| फ़ीड/ट्रैक क्षमता | 680/680kN |
| नामित टोक़ | 27000N.m ((45r/min) |
| 13500N.m ((90r/min) | |
| मुख्य शाफ्ट की घूर्णन गति | 0-45r/min |
| 0-90r/min | |
| फ़ीड स्ट्रोक | 6 मीटर |
| गाइड छेद व्यास | φ240 मिमी |
| प्रवेश कोण | 8-16° |
| यात्रा गति | 1.5-3.0 किमी/घंटा |
| संरचना | स्टील ट्रैक, मोटर गियर रैक फीडिंग, कैब क्रेन, मिट्टी पंप एकीकृत मशीन |
| क्रेन | 2 टन की सीधी बांह वाली क्रेन |
| आयाम (एल × डब्ल्यू × एच) | 9000 × 2750 × 2800 मिमी |
| वजन | 22000 किलो |
| मिट्टी पंप | |
| मॉडल | बीडब्ल्यू-600 |
| अधिकतम प्रवाह दर | 600 लीटर/मिनट |
| अधिकतम दबाव | 8Mpa |
| वजन | 650 किलोग्राम |
| पल्पिंग सिस्टम | वैकल्पिक |
| ड्रिलिंग टूल्स | |
| ड्रिल रॉड | φ102×5000 मिमी |
| पायलट बिट | φ170 (φ230)मिमी |
| रीमर बिट (कटिंग प्रकार) | φ425φ500φ680φ760φ820φ920φ1000 |
| घुमावदार | 80T |
| माप और नियंत्रण उपकरण | वैकल्पिक |

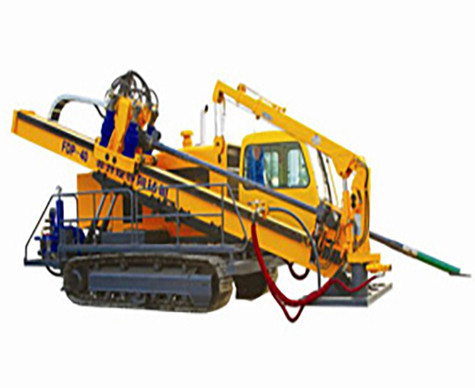

उत्पाद चित्र
