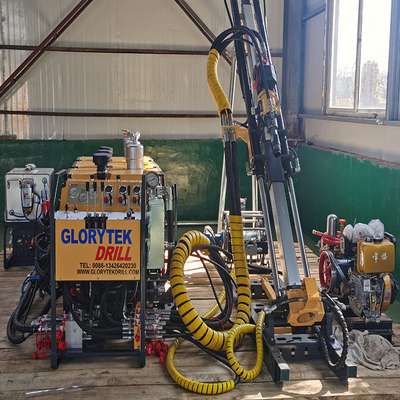

पोर्टेबल कोर ड्रिलिंग रिग
|
मॉडल
|
GL300E
|
GL500E
|
GL800E
|
|
ड्रिलिंग गहराई
|
|||
|
बी
|
320 मीटर
|
580 मीटर
|
800 मीटर
|
|
एन
|
220 मीटर
|
380 मीटर
|
600 मीटर
|
|
H
|
80 मीटर
|
180 मीटर
|
260 मीटर
|
|
नोटः ड्रिलिंग गहराई सैद्धांतिक मूल्य पर आधारित है, और विशिष्ट ड्रिलिंग गहराई क्षमता वास्तविक कार्य परिस्थितियों और प्रक्रिया विधियों से निर्धारित होती है
|
|||
|
पावर सिस्टम
|
|||
|
डीजल इंजन
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
शक्ति
|
41 किलोवाट
|
82 किलोवाट
|
123 किलोवाट
|
|
घूर्णन गति
|
3000 रु.पी.पी.
|
3000 रपीएम
|
3000 रपीएम
|
|
विद्युत प्रणाली
|
12V
|
12V
|
12V
|
|
हाइड्रोलिक प्रणाली
|
|||
|
मुख्य पंप
|
17 एमपीए
|
21 एमपीए
|
21 एमपीए
|
|
सहायक पंप
|
15 एमपीए
|
17 एमपीए
|
17 एमपीए
|
|
हाइड्रोलिक तेल शीतलन
|
हवा ठंडा/पानी ठंडा
|
हवा ठंडा/पानी ठंडा
|
हवा ठंडा/पानी ठंडा
|
|
भोजन प्रणाली
|
|||
|
खाना पकाने का स्ट्रोक
|
1.8 मीटर
|
1.8 मीटर
|
1.8 मीटर
|
|
भोजन शक्ति
|
45kN
|
55kN
|
65kN
|
|
उठाने की शक्ति
|
90kN
|
110kN
|
130kN
|
|
ड्रिलिंग कोण
|
45°-90°
|
45°-90°
|
45°-90°
|
|
उठाने की गति
|
114 मीटर/मिनट
|
114 मीटर/मिनट
|
114 मीटर/मिनट
|
|
ड्रिल पाइप की लंबाई
|
1.5 मीटर
|
1.5 मीटर
|
1.5 मीटर
|
|
घुमावदार सिर
|
|||
|
शक्ति
|
हाइड्रोलिक मोटर
|
हाइड्रोलिक मोटर
|
हाइड्रोलिक मोटर
|
|
ड्राइव
|
स्पिंडल ड्राइव
|
स्पिंडल ड्राइव
|
स्पिंडल ड्राइव
|
|
उपयुक्त ड्रिल पाइप (max)
|
114 मिमी
|
114 मिमी
|
114 मिमी
|
|
अधिकतम घूर्णन गति
|
1200 आरपीएम
|
1200 आरपीएम
|
1200 आरपीएम
|
|
मैक्स. टॉर्क
|
580 एनएम
|
680 एनएम
|
680 एनएम
|
|
वायरलाइन विंच
|
|||
|
तार रस्सी क्षमता
|
500 मीटर
|
800 मीटर
|
800 मीटर
|
|
तनाव दूर करना
|
रिक्त रस्सी ड्रमः 10.4kN
|
रिक्त रस्सी ड्रम: 11.9kN
|
रिक्त रस्सी ड्रम: 11.9kN
|
|
पूर्ण रस्सी ड्रमः 4kN
|
पूर्ण रस्सी ड्रमः 5kN
|
पूर्ण रस्सी ड्रमः 5kN
|
|
|
उठाने की गति
|
90 मीटर/मिनट
|
114 मीटर/मिनट
|
114 मीटर/मिनट
|
|
ड्रिल पाइप क्लैंप
|
|||
|
अधिकतम. पहचान पत्र
|
114 मिमी
|
114 मिमी
|
114 मिमी
|
|
क्लैंपिंग क्षमता
|
13000 किलो
|
13000 किलो
|
13000 किलो
|
|
उपयुक्त ड्रिल पाइप (O.D)
|
54 मिमी-114 मिमी
|
54 मिमी-114 मिमी
|
54 मिमी-114 मिमी
|
|
कोर व्यास (O.D)
|
36 मिमी-85 मिमी
|
36 मिमी-85 मिमी
|
36 मिमी-85 मिमी
|
|
मिट्टी पंप इकाई (वैकल्पिक)
|
|||
|
मिट्टी पंप
|
प्लंगर उच्च दबाव पंप
|
प्लंगर उच्च दबाव पंप
|
प्लंगर उच्च दबाव पंप
|
|
ड्राइव प्रकार
|
स्वतंत्र ड्राइव
|
स्वतंत्र ड्राइव
|
स्वतंत्र ड्राइव
|
|
प्रवाह और दबाव
|
100Lpm, 20bar
|
120Lpm, 40bar
|
120Lpm, 40bar
|
|
जल आपूर्ति इकाई (वैकल्पिक)
|
|||
|
जल आपूर्ति पंप
|
प्लंगर उच्च दबाव पंप
|
प्लंगर उच्च दबाव पंप
|
प्लंगर उच्च दबाव पंप
|
|
ड्राइव फ़ॉर्म
|
डीजल इंजन ((7.3KW)
|
डीजल इंजन ((7.3KW)
|
डीजल इंजन ((7.3KW)
|
|
प्रवाह और दबाव
|
100Lpm, 70bar
|
100Lpm, 70bar
|
100Lpm, 70bar
|
|
ड्रिल रिग वजन
|
|||
|
पावर यूनिट
|
180 किलोग्राम *1
|
180 किलोग्राम *2
|
180 किलोग्राम *3
|
|
परिचालन इकाई
|
120 किलो
|
120 किलो
|
120 किलो
|
|
तेल टैंक इकाई ((पूरा भार)
|
120 किलो
|
130 किलो
|
130 किलो
|
|
मिट्टी पंप इकाई (वैकल्पिक)
|
50 किलो
|
50 किलो
|
50 किलो
|
|
कामकाजी वजन (लगभग)
|
1040 किलो
|
1200 किलोग्राम
|
1200 किलोग्राम
|
|
अधिकतम. भाग QTY को अलग करें
|
10
|
12
|
12
|
