DX4 पूर्ण हाइड्रोलिक क्रॉलर कोर ड्रिलिंग रिग
विवरण
सामान्य अवलोकन
विकसित देशों में प्रमुख कोर ड्रिलिंग रिग पूर्ण हाइड्रोलिक संचालित प्रकार के होते हैं, जो इस प्रकार का ड्रिलिंग रिग भी मुख्य विकसित तकनीक है। ड्रिलिंग रिग प्रौद्योगिकी और संबंधित उपकरणों के क्षेत्र में प्रवृत्ति।rnराष्ट्रीय और घरेलू प्रवृत्ति, हमारे कारखाने GLDX-4 पूर्ण हाइड्रोलिक संचालित कोर ड्रिल रिग विकसित किया है। ड्रिलिंग रिग आयातित उत्पादों का स्थान ले सकती है और भूविज्ञान, धातु विज्ञान के क्षेत्र में लागू की जा सकती है, कोयला खदान, पेट्रोलियम, प्राकृतिक गैस और भूमिगत जल अन्वेषण।
मुख्य तकनीकी विशेषताएं
1-रिग एक ट्रैक चेसिस को अपनाता है।
2ड्रिल हेड एक चक प्रकार की संरचना को अपनाता है। शाफ्टों, और यह गति स्टेपलेस गति परिवर्तन के साथ हाइड्रोलिक दबाव द्वारा समायोजित किया जा सकता है, जो कर सकते हैं स्पिंडल के उच्च परिशुद्धता घूर्णन प्राप्त करने के लिए। ड्रिल सिर सीधे सिलेंडर द्वारा संचालित किया जाता है और के साथ सेट किया जाता है पार्श्व अनुवाद तंत्र।
3. मास्ट तह करने योग्य है, परिवहन के लिए सुविधाजनक है और भंडारण, स्लाइडिंग टच फ़ंक्शन के साथ।
4हाइड्रोलिक प्रणाली लोड संवेदनशील नियंत्रण को अपनाती है, और धुरी का घूर्णन एक उच्च परिचालन दक्षता के साथ बंद सर्किट के साथ एकल मोटर।
5. मास्ट अपने ऊपरी और निचले भागों में केन्द्रित गाइड से लैस है. निचला भाग। एक हाइड्रोलिक क्लैंप अपनाया जाता है ड्रिलिंग छेद के ऊपर की स्थिति में।
6. एक छेद कार्य मंच और दो परतों से सुसज्जित कार्य मंच
| मॉडल | डीएक्स-4 पूर्ण हाइड्रोलिक | |
| डीजल इंजन | मॉडल | कमिंस 6BTA5.9-C180 |
| शक्ति | 132 किलोवाट | |
| गति | 2200 आरपीएम | |
| ड्रिलिंग क्षमता | BQ | 1000 मीटर |
| NQ | 700 मीटर | |
| मुख्यालय | 500 मीटर | |
| रोटेटर क्षमता | आरपीएम | चार शिफ्ट/परिवर्तनीय स्टेपलेस0-1100rpm |
| अधिकतम.टॉर्क | 4200N·m | |
| व्यास पकड़ो | Φ98 मिमी | |
| स्पिंडल की लिफ्टिंग क्षमता | 150kN | |
| अधिकतम.खाद्य शक्ति | 60kN | |
| मुख्य लिफ्ट की क्षमता | उठाने की शक्ति (एकल तार) | 57kN |
| स्टील वायर व्यास | 12 मिमी | |
| इस्पात तार की लंबाई | 50 मीटर | |
| स्टील वायर लिफ्ट की क्षमता | उठाने की शक्ति (एकल तार) | 12kN (नग्न ड्रम) |
| स्टील वायर व्यास | 6 मिमी | |
| इस्पात तार की लंबाई | 1000 मीटर | |
| मास्ट | मस्त ऊंचाई | 11 मीटर |
| मस्तूल समायोजन कोण | 0°-90° | |
| ड्रिलिंग कोण | 45°-90° | |
| खाना पकाने का स्ट्रोक | 3500 मिमी | |
| फिसलने वाला स्ट्रोक | 600 मिमी | |
| अन्य | वजन | 9300 किलोग्राम |
| आयाम ((L*W*H) | मुख्य उपकरण 5100*2200*2890 मिमी | |
| परिवहन मार्ग | क्रॉलर | |
| मिट्टी पंप | मॉडल | BW-150 |
| पैर गीला | क्लैंपिंग का दायरा | 55.5-110 मिमी ((मानक छेद का आकार Φ154 मिमी) |

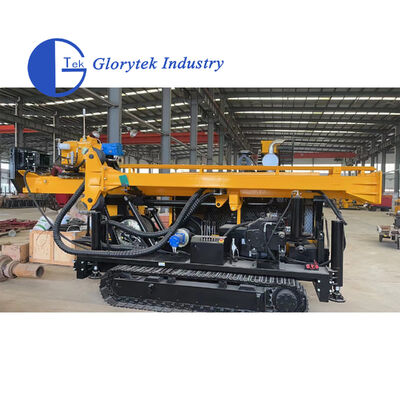

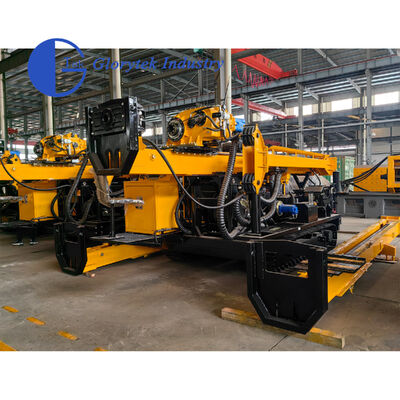

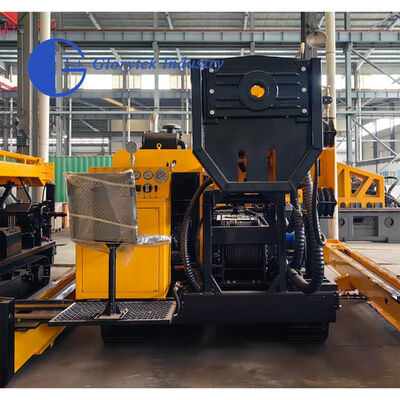

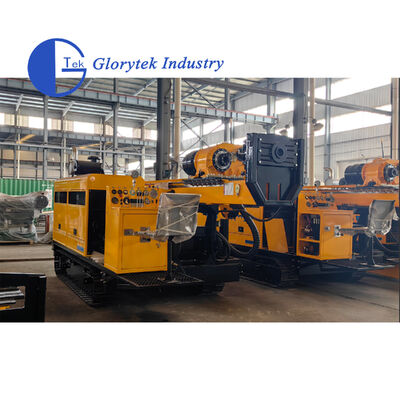

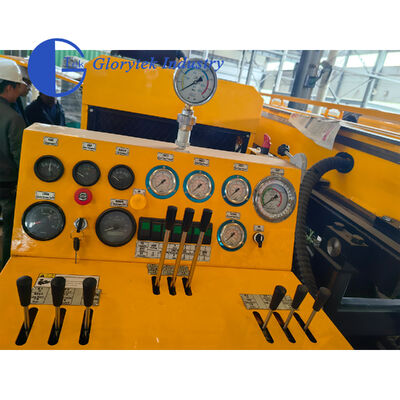

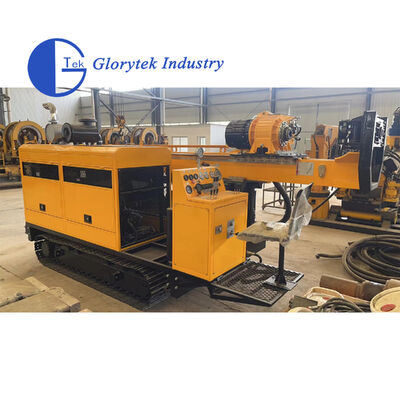

उत्पाद चित्र
