DX4 पूर्ण हाइड्रोलिक क्रॉलर कोर ड्रिलिंग रिग
विवरण
सामान्य अवलोकन
विकसित देशों में अग्रणी कोर ड्रिल रिग पूर्ण हाइड्रोलिक संचालित प्रकार के हैं, जो इसे अपनाते हैं हीरे की नोक के साथ तार खींचने वाली कोर की तकनीक। इस प्रकार की ड्रिल रिग भी प्रमुख रूप से विकसित हो रही है ड्रिल रिग प्रौद्योगिकी और संबंधित उपकरणों के क्षेत्र में रुझान। पूर्णांक के अंतर्गतआर एनराष्ट्रीय और घरेलू प्रवृत्ति, हमारे कारखाने ने GLDX-4 पूर्ण हाइड्रोलिक संचालित कोर ड्रिल रिग विकसित किया है। इस प्रकार का ड्रिल रिग आयातित उत्पादों की जगह ले सकता है और भूविज्ञान, धातु विज्ञान के क्षेत्र में लागू किया जा सकता है। कोयला खदानें, पेट्रोलियम, प्राकृतिक गैस और भूमिगत जल की खोज।
मुख्य तकनीकी विशेषताएं
1. रिग एक ट्रैक किए गए चेसिस को अपनाता है।
2.ड्रिल हेड एक चक प्रकार की संरचना को अपनाता है। ड्रिल हेड के घुमाव में चार यांत्रिक हैं शाफ्ट, और इसकी गति को चरणहीन गति परिवर्तन के साथ हाइड्रोलिक दबाव द्वारा समायोजित किया जा सकता है, जो कर सकता है धुरी के उच्च परिशुद्धता रोटेशन को प्राप्त करें। ड्रिल हेड को सीधे सिलेंडर द्वारा संचालित किया जाता है और सेट किया जाता है पार्श्व अनुवाद तंत्र.
3. मस्तूल मोड़ने योग्य है, परिवहन के लिए सुविधाजनक है और भंडारण, स्लाइडिंग टच फ़ंक्शन के साथ।
4. हाइड्रोलिक सिस्टम लोड संवेदनशील नियंत्रण को अपनाता है, और स्पिंडल का घूर्णन किसके द्वारा संचालित होता है उच्च परिचालन दक्षता के साथ बंद लूप सर्किट वाली एकल मोटर।
5. मस्तूल अपने ऊपरी हिस्से में सेंटरिंग गाइड से सुसज्जित है निचले हिस्से। एक हाइड्रोलिक क्लैंप अपनाया जाता है ड्रिलिंग छेद के ऊपर की स्थिति में।
6. एक ऑरिफिस वर्किंग प्लेटफॉर्म और दो परतों से सुसज्जित काम करने का स्थान
| नमूना | DX-4 पूर्ण हाइड्रोलिक | |
| डीज़ल इंजन | नमूना | कमिंस 6BTA5.9-C180 |
| शक्ति | 132 किलोवाट | |
| रफ़्तार | 2200rpm | |
| ड्रिलिंग क्षमता | बीक्यू | 1000 मी |
| एनक्यू | 700मी | |
| मुख्यालय | 500मी | |
| रोटेटर क्षमता | आरपीएम | चार शिफ्ट/परिवर्तनीय स्टेपलेस0-1100आरपीएम |
| अधिकतम टॉर्क | 4200N·m | |
| व्यास पकड़ो | Φ98मिमी | |
| स्पिंडल की अधिकतम उठाने की क्षमता | 150kN | |
| अधिकतम भोजन शक्ति | 60kN | |
| मुख्य लहरा की क्षमता | उत्थापन बल (एकल तार) | 57kN |
| इस्पात तार व्यास | 12 मिमी | |
| इस्पात तार की लंबाई | 50 मीटर | |
| स्टील वायर होइस्ट की क्षमता | उत्थापन बल (एकल तार) | 12kN (नंगे ड्रम) |
| इस्पात तार व्यास | 6 मिमी | |
| इस्पात तार की लंबाई | 1000 मी | |
| मस्त | मस्त ऊँचाई | 11मी |
| मस्त समायोजन कोण | 0°-90° | |
| ड्रिलिंग कोण | 45°-90° | |
| फीडिंग स्ट्रोक | 3500 मिमी | |
| फिसलन स्ट्रोक | 600 मिमी | |
| अन्य | वज़न | 9300 किग्रा |
| आयाम(एल*डब्ल्यू*एच) | मुख्य उपकरण 5100*2200*2890मिमी | |
| परिवहन मार्ग | क्रॉलर | |
| मिट्टी पंप | नमूना | बीडब्ल्यू-150 |
| पैर नम | क्लैम्पिंग स्कोप | 55.5-110 मिमी (मानक छेद आकार Φ154 मिमी) |

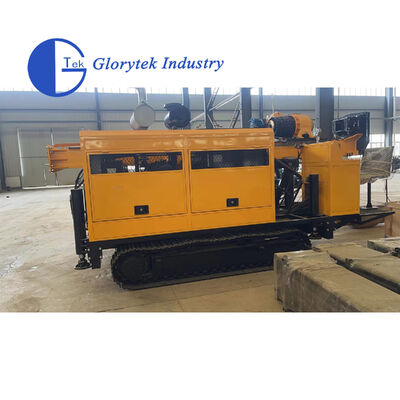

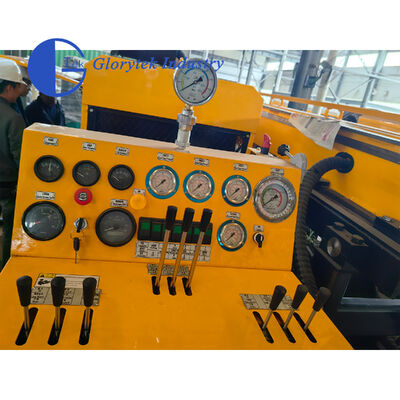

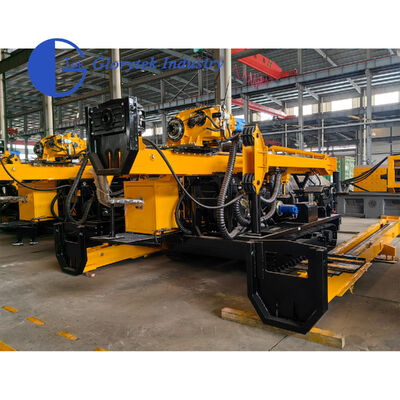

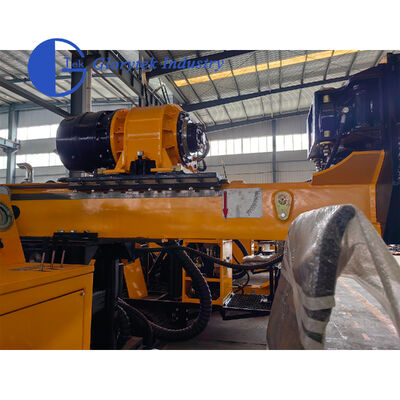

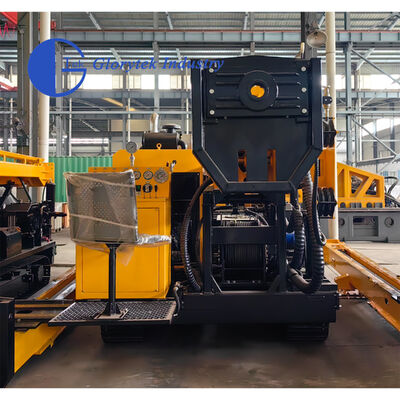

उत्पाद की तस्वीर
