जीएलकेडी-300 भूमिगत ड्रिलिंग रिग
विवरण
विनिर्देश
भूमिगत सुरंग ड्रिल
1सुरंग ड्रिलिंग के लिए हाइड्रोलिक फ़ीडिंग
2छोटी मात्रा
3. जल्दी से स्थापित करें
4स्थानांतरित करने के लिए आसान
जीएलकेडी-300 बोरिंग रिग भूमिगत सुरंग के लिए एक नया पूर्ण हाइड्रोलिक मोटर हेड ड्रिलिंग रिग है, जो ठोस अयस्क जमाओं के हीरे और हार्ड मिश्र धातु ड्रिलिंग के लिए लागू होता है।इस बीच यह एक डाउन-द-होल हथौड़ा से लैस किया जा सकता है प्रभाव-रोटरी ड्रिलिंग करने के लिएयह भूगर्भीय अन्वेषण छेद, गैस छेद, जल इंजेक्शन छेद और कोयले गैर लौह धातु, पानी, बिजली, भवन में लंगर छेद के निर्माण में व्यापक रूप से लागू होता है।और भूगर्भीय खोज और खनन क्षेत्र.
विशेषताएं:
1यह पूर्ण हाइड्रोलिक मोटर हेड द्वारा संचालित होता है, जिसमें एक बड़ा छेद व्यास होता है, मोटर हेड विभिन्न ड्रिलिंग विधियों पर लागू होता है।

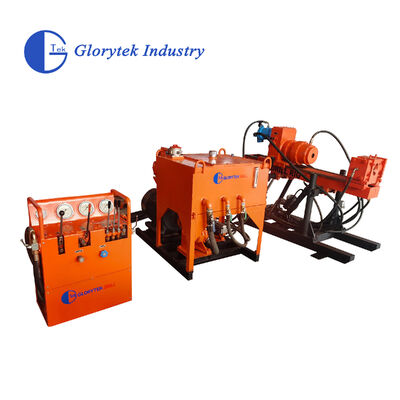

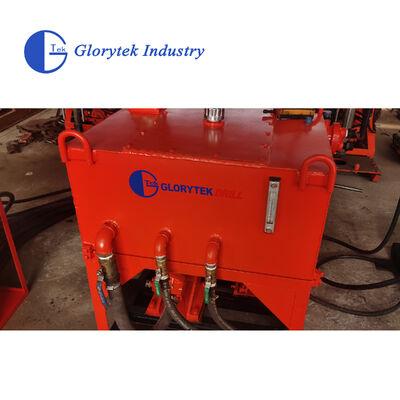

2ड्रिलिंग रिग तीन अलग-अलग भागों से बना हैः मेजबान मशीन, पंप स्टेशन और नियंत्रण बोर्ड। इसलिए इसे ले जाना आसान है।
3. हाइड्रोलिक रिग में बहुत उच्च घूर्णन गति और एक उचित घूर्णन गति सीमा है और यह छोटे व्यास के हीरे के ड्रिलिंग, तार लाइन कोरिंग ड्रिलिंग की आवश्यकताओं को पूरा कर सकती है,बड़े व्यास के कठोर मिश्र धातु ड्रिलिंग और विभिन्न इंजीनियरिंग छेद ड्रिलिंग.
4. हाइड्रोलिक प्रणाली उच्च दक्षता और कम शक्ति हानि के साथ डबल पंप तेल खिला प्रणाली को अपनाता है।
5. डीड प्रणाली में, हाइड्रोलिक सिलेंडर सीधे बड़े खिला और खींचने के बल के साथ ड्रिलिंग टूल को खिलाता है और खींचता है।इसके खिला दबाव और खिला गति विभिन्न परतों की ड्रिलिंग जरूरतों को पूरा करने के लिए समायोजित किया जा सकता है.
6ड्रिलिंग, ड्रिलिंग टूल खींचना और धक्का देना, और ड्रिलिंग टूल को जोड़ना और बिछाना चक, क्लैंप होल्डर और हाइड्रोलिक गेड सिस्टम के माध्यम से किया जाता है।उनका संचालन करना आसान है और उनके पास उच्च स्तर का मशीनीकरण है.

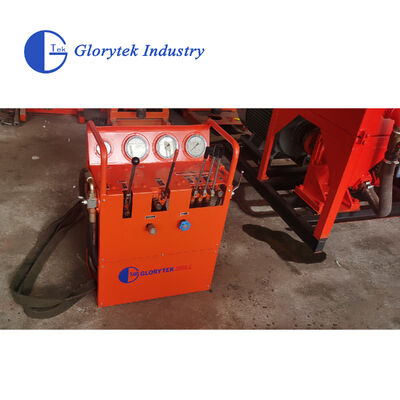

7नियंत्रण बोर्ड व्यक्ति की सुरक्षा के पक्ष में है क्योंकि इसे केंद्रीकृत तरीके से नियंत्रित किया जाता है और संचालित करना आसान है और ऑपरेटर छेद से दूर है।
8हाइड्रोलिक प्रणाली का रखरखाव करना आसान है क्योंकि इसमें उच्च कार्यात्मक विश्वसनीयता है और हाइड्रोलिक घटकों में उच्च सार्वभौमिकता है।
9कुछ केंद्रीकृत हैंडल का प्रयोग करना आसान है।
तकनीकी तिथि
| तकनीकी विनिर्देश | |
| ड्रिल | |
| खोलने का व्यास: | Φ110 मिमी |
| ड्रिलिंग गहराई | Φ75mm 300m |
| Φ94mm 200m | |
| ड्रिल रॉड डाय. | 42 -- 50 मिमी |
| कोण सीमा | 0° --360° |
| ड्रिल के आयाम ((L×W×H) | 2000×600×1300 (मिमी) |
| ड्रिलिंग रिग का वजन: | 1300 किलो |
| मोटर की घूर्णन गतिसिरः | |
| GLKD-300 | कम गति 0-145r/min |
| उच्च गति 0- 500r/min | |
| GLKD-300A | कम गति 0- 500r/min |
| उच्च गति 0-1400r/min | |
| मोटर सिर का भोजन स्ट्रोकः | 700 मिमी |
| ऊर्ध्वाधर शाफ्ट की उठाने की क्षमताः | 47KN |
| ऊर्ध्वाधर शाफ्ट की फ़ीडिंग क्षमताः | 34KN |
| अधिकतम परिचालन टोक़: | |
| GLKD-300 | कम गति 1100NM |
| उच्च गति 350 एनएम | |
| GLKD-300A | कम गति 950NM |
| उच्च गति 340NM | |
| विद्युत मोटर | |
| नामित शक्ति | 22 किलोवाट |
| नामित गति | 1450 आर/मिनट |

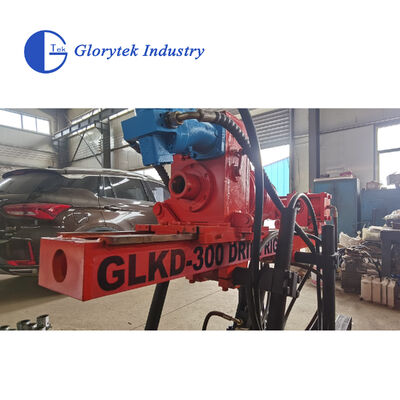

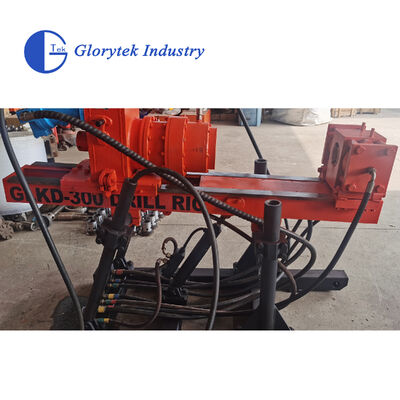

उत्पाद चित्र
