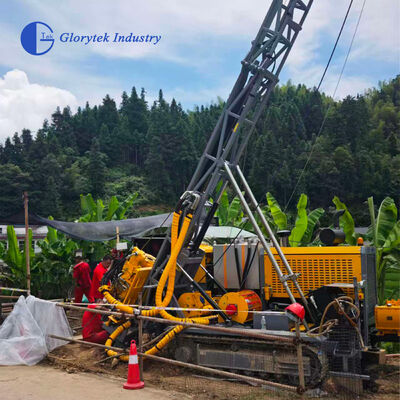

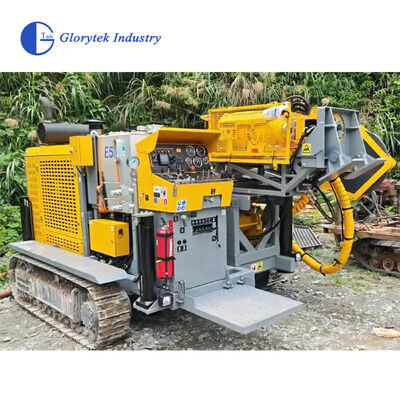

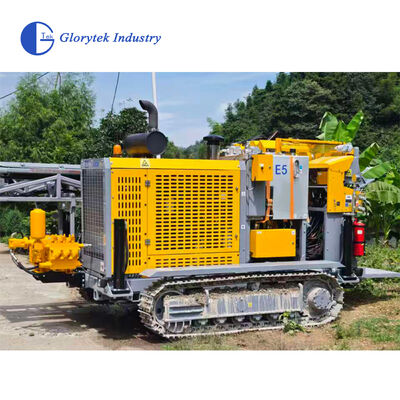

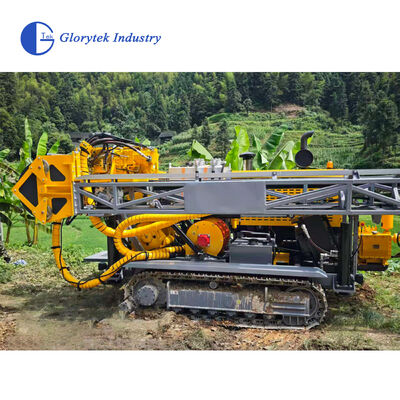

E5 कोर ड्रिल रिग: उच्च-प्रदर्शन और रिमोट-नियंत्रित
Glorytek E5 एक पूर्ण-हाइड्रोलिक, ट्रैक-माउंटेड कोर ड्रिल रिग है जिसे उच्च-दक्षता वाले ओपन-पिट अन्वेषण के लिए डिज़ाइन किया गया है। बेहतर गतिशीलता और नियंत्रण के लिए डिज़ाइन किया गया, इसमें एक वायरलेस रिमोट-नियंत्रित क्रॉलर सिस्टम है जो 30° चढ़ाई कोण के साथ चुनौतीपूर्ण इलाकों में नेविगेट करने में सक्षम है।
एक विश्वसनीय 153 kW कमिंस इंजन द्वारा संचालित, E5 5220 N·m के अधिकतम टॉर्क के साथ असाधारण प्रदर्शन प्रदान करता है। यह डीप-होल अनुप्रयोगों के लिए बनाया गया है, जो nominal drilling depths को प्राप्त करता है:1530m (BQ), 1200m (NQ), 800m (HQ), और 400m (PQ)।
मुख्य विशेषताओं में 3.5m फ़ीड स्ट्रोक, बेहतर रॉड हैंडलिंग के लिए एक पार्श्व स्लाइडिंग पावर हेड, और एक मजबूत हाइड्रोलिक सिस्टम शामिल हैं। इसके कॉम्पैक्ट परिवहन आयाम और एकीकृत नियंत्रण कंसोल E5 को आधुनिक खनिज अन्वेषण और भूवैज्ञानिक सर्वेक्षण के लिए एक बहुमुखी और शक्तिशाली समाधान बनाते हैं।
| E5 कोर ड्रिल रिग — तकनीकी विशिष्टताएँ | |
| Glorytek Industry (Beijing) Co., Ltd. | |
| विनिर्देशन | मान |
| 2.1 नाममात्र कोर ड्रिलिंग गहराई | |
| BQ | 1530 मीटर |
| NQ | 1200 मीटर |
| HQ | 800 मीटर |
| PQ | 400 मीटर |
| 2.2 मुख्य चरखी | |
| होइस्टिंग पुल | 80 kN |
| होइस्टिंग गति | 44 मीटर/मिनट |
| वायर रस्सी क्षमता | 27 मीटर x 16 मिमी |
| 2.3 वायरलाइन चरखी | |
| होइस्टिंग पुल (एकल लाइन, खाली ड्रम) | 9.7 kN |
| होइस्टिंग पुल (एकल लाइन, भरा हुआ ड्रम) | 2.4 kN |
| होइस्टिंग गति (खाली ड्रम) | 138 मीटर/मिनट |
| होइस्टिंग गति (भरा हुआ ड्रम) | 533 मीटर/मिनट |
| वायर रस्सी क्षमता | 1500 मीटर x 6 मिमी |
| 2.4 मस्तूल और फ़ीड सिस्टम | |
| फ़ीड स्ट्रोक | 3.5 मीटर |
| फ़ीड गति | तेज और धीमी, 4-स्पीड चर नियंत्रण के साथ |
| फ़ीड बल | 59.6 kN |
| पुल बल | 138 kN |
| ड्रिलिंग कोण | ऊर्ध्वाधर नीचे से क्षैतिज से 45° नीचे तक |
| ड्रिल रॉड पुल-अप लंबाई | 6.09 मीटर |
| 2.5 पावर यूनिट | |
| इंजन मॉडल | Cummins China Stage III, विस्थापन 6.7 L |
| शक्ति | 153 kW |
| गति | 1800 आरपीएम |
| इंजन प्रकार | टर्बोचार्ज्ड आफ्टरकूल्ड इलेक्ट्रॉनिक रूप से नियंत्रित डीजल इंजन |
| कूलिंग | जल-शीतित |
| विद्युत प्रणाली | 24 V |
| 2.6 हाइड्रोलिक सिस्टम | |
| मुख्य पंप | 31 MPa - 242 L/min |
| द्वितीयक पंप | 20 MPa - 122 L/min |
| सहायक पंप | 21.5 MPa - 47 L/min |
| हाइड्रोलिक तेल कूलर | एयर-कूल्ड |
| 2.7 पावर हेड | |
| ड्राइव | चर गति के साथ गियर ट्रांसमिशन / रिवर्सिबल हाइड्रोलिक मोटर |
| स्पिंडल थ्रू-होल व्यास | 126 मिमी |
| अधिकतम टॉर्क | 5220 N·m |
| अधिकतम गति | 1300 आरपीएम |
| 2.8 चक असेंबली | |
| प्रकार | हाइड्रोलिक रूप से खोला गया, नाइट्रोजन स्प्रिंग बंद |
| अधिकतम आंतरिक व्यास | 126 मिमी |
| क्लैंपिंग क्षमता | 178 kN |
| 2.9 ड्रिल रॉड क्लैंप | |
| प्रकार | हाइड्रोलिक रूप से खोला गया, वायवीय स्प्रिंग बंद, सामान्य रूप से बंद |
| अधिकतम उद्घाटन | 152 मिमी |
| अधिकतम ड्रिल रॉड क्लैंपिंग व्यास | 114 मिमी |
| क्लैंपिंग क्षमता | 300 kN |
| 2.10 रिग अंडरकैरिज | |
| आउटरिगर्स | त्वरित समतलन के लिए चार हाइड्रोलिक आउटरिगर्स |
| पैड व्यास | 220 मिमी |
| सिलेंडर स्ट्रोक | 550 मिमी |
| 2.11 स्व-चालित क्रॉलर सिस्टम (RRC) | |
| नियंत्रण | वायरलेस रिमोट कंट्रोल |
| अधिकतम यात्रा गति | 3.3 किमी/घंटा |
| ट्रैक शू चौड़ाई | 300 मिमी |
| अधिकतम चढ़ाई कोण | 30° |
| वजन | 9000 किग्रा |
| परिवहन आयाम | 5420 मिमी x 2600 मिमी x 2300 मिमी |
Glorytek Industry (Beijing)Co.,Ltd., बीजिंग, चीन में स्थित, एक एकीकृत निगम है जो दशकों से उच्च गुणवत्ता वाले ड्रिलिंग उपकरण और ड्रिलिंग भागों के निर्माण और निर्यात में विशेषज्ञता रखता है। हमें डिजाइनरों और इंजीनियरों की एक अत्यधिक अनुभवी टीम द्वारा समर्थित और सहायता प्राप्त है जो हमें अपने ग्राहकों की निर्दिष्ट आवश्यकताओं के अनुसार सभी सौंपे गए परियोजनाओं को सफलतापूर्वक पूरा करने में सक्षम बनाती है।
हमारे उत्पादों का व्यापक रूप से खनन, जल कुआं ड्रिलिंग और अन्वेषण, एंकर ग्राउटिंग परियोजना, साइड स्लोप सुरक्षा इंजीनियरिंग, तेल और गैस इंजीनियरिंग, बंदरगाह चैनल के पानी के नीचे चट्टान ड्रिलिंग और ब्लास्टिंग संचालन, जलविद्युत परियोजना, राष्ट्रीय रक्षा परियोजनाओं आदि के दायरे में उपयोग किया जाता है।
प्रश्न: क्या आप मूल निर्माता या व्यापारिक कंपनी हैं?
ए: हम निर्माण और निर्यात में विशेषज्ञता रखने वाले एक एकीकृत निगम हैं।
प्रश्न: क्या आप संबंधित ड्रिलिंग उपकरण की आपूर्ति कर सकते हैं?
ए: हाँ, हम ड्रिल पाइप, ट्राइकोन बिट, पीडीसी बिट, ड्रैग बिट, डीटीएच हैमर और बिट जैसे ड्रिलिंग उपकरणों का पूरा सेट आपूर्ति कर सकते हैं। इसके अलावा, हमारे पास मड पंप, एयर कंप्रेसर आदि जैसे ड्रिलिंग उपकरण भी हैं।
प्रश्न: आपकी डिलीवरी का समय कैसा है?
ए: यह आपकी खरीद मात्रा पर निर्भर करेगा। सामान्य तौर पर हम 30 दिनों के भीतर वितरित कर सकते हैं।
प्रश्न: आप गुणवत्ता कैसे सुनिश्चित कर सकते हैं?
ए: हमारे पास हमारे पेशेवर क्यूसी हैं और सभी उत्पादों का शिपिंग से पहले प्रत्येक आदेश के लिए सख्त निरीक्षण और परीक्षण किया जाएगा।
