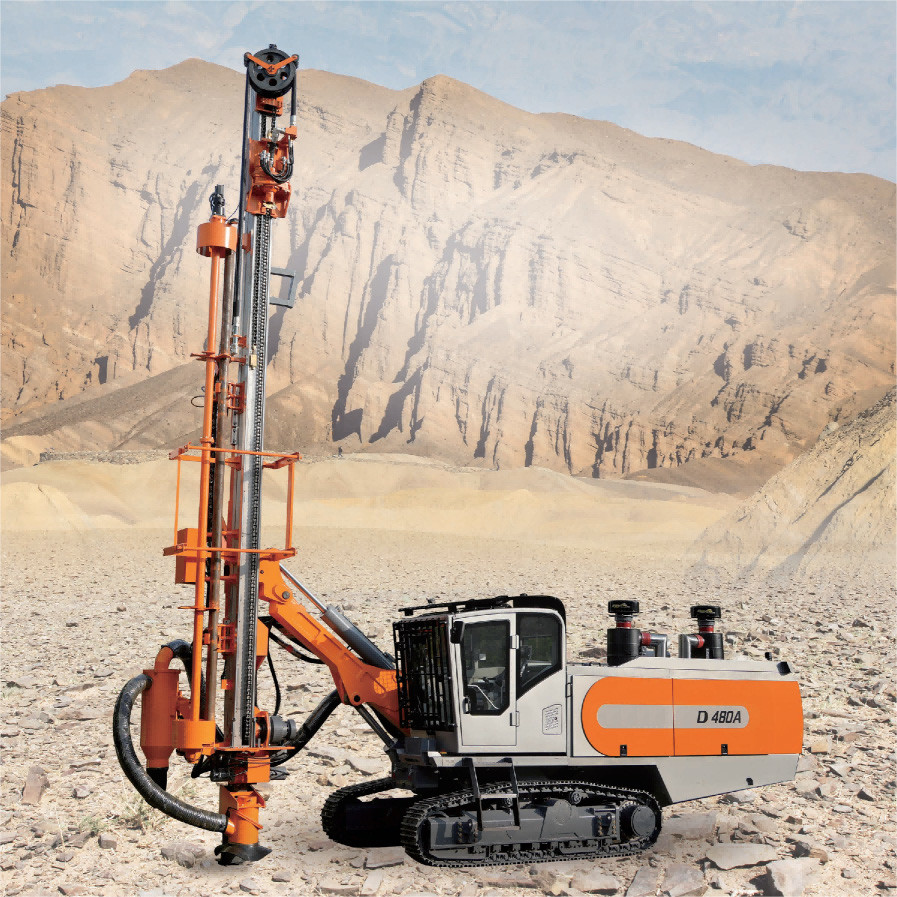

रॉक ड्रिलिंग रिग
ट्रैक दोलन प्रणाली ड्रिलिंग रिग के गुरुत्वाकर्षण केंद्र को ढलानों को ऊपर और नीचे चढ़ने के लिए अधिक स्थिर बनाती है।कैब और ड्रिल रॉड कारुसेल के सुरक्षा डिजाइन संभावित खतरे से कर्मियों की रक्षा;
रिग एकल पोजिशनिंग कार्रवाई में कई चट्टान छेद ड्रिल कर सकता है। लचीला ड्रिलिंग हाथ और ऑफ-रोड क्षमता जटिल चट्टान ड्रिलिंग आवश्यकताओं को पूरा करती है। छेद व्यास <203 मिमी के लिए,छेद की गहराई 35 मीटर से कम है, ड्रिलिंग गति उच्च दबाव एकीकृत डीटीएच ड्रिलिंग रिग की तुलना में 50% तेज है;
तकनीकी पैरामीटर
| छेद सीमाः | φ 152‒203 मिमी |
| अनुशंसित डीटीएच हथौड़ा आकारः | 6" ((वैकल्पिक 7"/8") |
| ड्रिल पाइप हैंडलिंग क्षमताः | 4+1 |
| ड्रिल पाइप ओडीः | 114 मिमी (वैकल्पिक 102 / 127 मिमी) |
| ड्रिल पाइप की लंबाई: | 7 मीटर (वैकल्पिक 5 / 6 मीटर) |
| ऑटो हैंडलिंग के साथ अधिकतम छेद गहराईः | 35 मीटर |
| हाइड्रोलिक मोटर चालित घुमावदार सिर | |
| घूर्णन गतिः | 0 - 80 आरपीएम |
| अधिकतम टोक़ः | 5,600 एन.एम. |
| ईंधन टैंक | |
| क्षमताः | 1,000 लीटर |
| अधिकतम कार्य दबावः | 25 bar ((362.5 psi) |
| क्षमता FAD: | 33 m3 / min |
| बूम प्रकार | |
| भारी शुल्क एकल बूम | |
| फ़ीड बीम: | उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु |
| हाइड्रोलिक मोटर चेन फ़ीडिंग सिस्टम | |
| कुल लंबाई: | 11,500 मिमी |
| यात्रा की लंबाईः | 7,600 मिमी |
| फ़ीड विस्तारः | 1,300 मिमी |
| फ़ीडिंग दर: | 0.9 m / s |
| अधिकतम फ़ीडिंग बलः | 40 kN |
| अधिकतम खींचने का बल: | 50 kN |
| ट्रैक फ्रेम: | ऑसिलेशन सिलेंडरों के साथ |
| अधिकतम ट्रामिंग गतिः | 3 किमी/घंटा |
| अधिकतम कर्षण बल: | 156.2 kN |
| ढलान पर चढ़ने की क्षमताः | 25° |
| ट्रैक फ्रेम दोलन कोणः | ± 10° |
| ग्राउंड क्लीयरेंसः | 420 मिमी |
| परिवहन आयाम (विकल्प सहित), लगभग। | |
| वजनः | 25,000 किलो |
| लम्बाईः | 12,560 मिमी |
| चौड़ाईः | 2,700 मिमी |
| ऊँचाईः | 3,560 मिमी |
पैकिंग और परिवहन
1ड्रिलिंग मशीन खाली पैकिंग कर रही है।
2ड्रिलिंग टूल्स को लकड़ी के बक्से में पैक किया जाएगा।
3. मशीन के लिए वितरण समय आम तौर पर भुगतान प्राप्त करने के बाद 25-35 दिनों का होता है. ड्रिलिंग उपकरण आम तौर पर 3-5days अगर स्टॉक में.
4समुद्र, वायु या एक्सप्रेस द्वारा शिपिंग सभी उपलब्ध हैं।
