रॉक ड्रिलिंग रिग

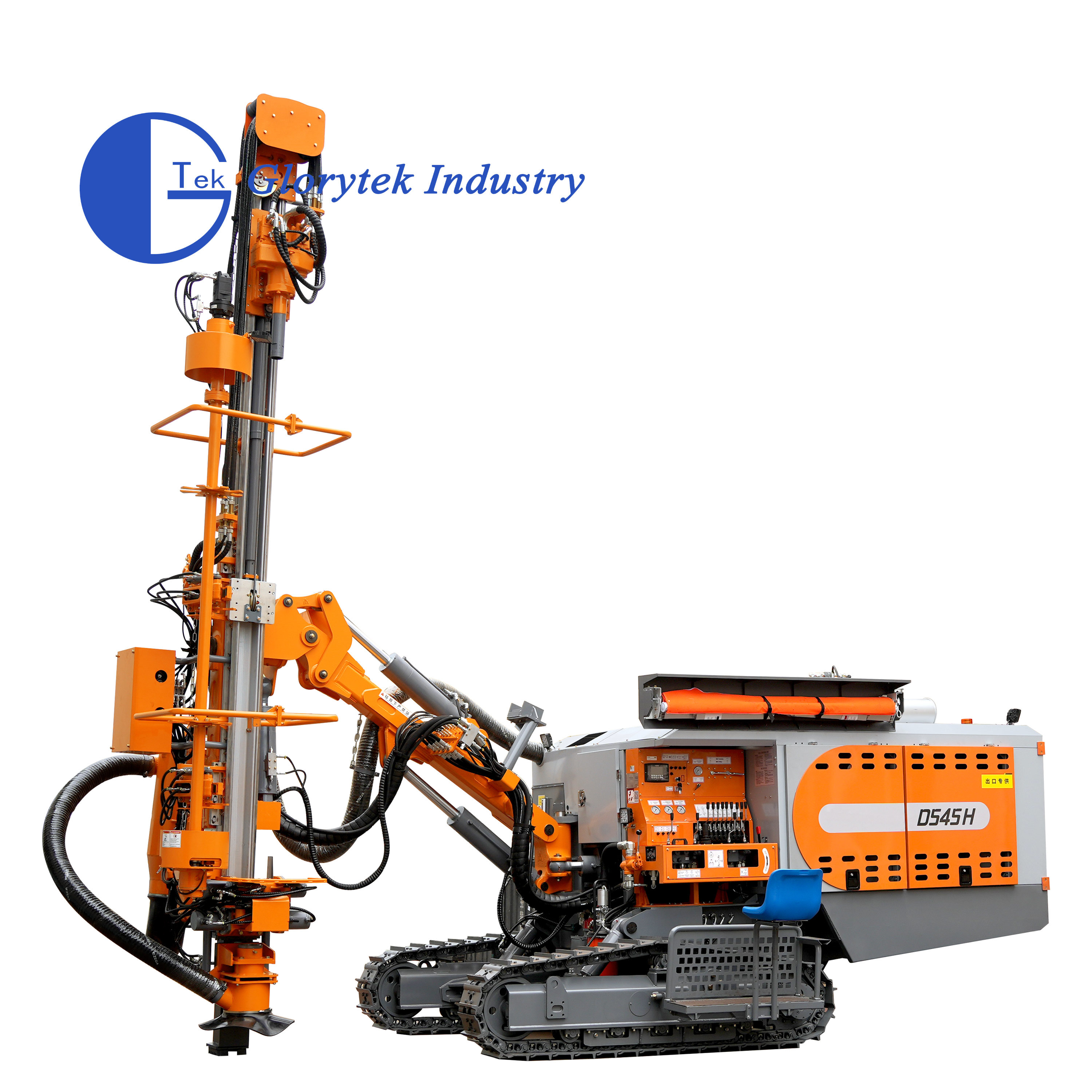

D545 इंटीग्रेटेड डाउन-द-होल ड्रिल, अच्छी तरह से सिद्ध मॉडलों के आधार पर एक अपग्रेड है, और मुख्य हाइड्रोलिक घटक अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों से हैं। सिंगल-पावर्ड स्क्रू एयर कंप्रेसर और हाइड्रोलिक सिस्टम के साथ, और पीक शिफ्ट डिज़ाइन पर पावर आउटपुट, अलग ड्रिल व्यवस्था की तुलना में, डीजल इंजन की कुल शक्ति लगभग 30% कम हो जाती है, और रखरखाव लागत 50% कम हो जाती है। D545 का इंटीग्रेटेड डिज़ाइन एयर कंप्रेसर परिवहन, एयर प्रेशर पाइपलाइन लॉस और रिमोट मैनेजमेंट की समस्याओं को हल करता है, और उत्पादकता में सुधार करता है।
तस्वीर
तकनीकी पैरामीटर
|
एयर वर्किंग प्रेशर:
|
18 बार
|
|
एयर फ्लो FAD:
|
17 m³ / मिनट
|
|
होल रेंज:
|
Φ90 - 130 मिमी
|
|
ड्रिल पाइप का आकार:
|
Φ68/76 मिमी
|
|
ड्रिल पाइप हैंडलिंग क्षमता:
|
7
|
|
होल डेप्थ:
|
24 मीटर
|
|
फीड कुल लंबाई:
|
6,100 मिमी
|
|
फीड एक्सटेंशन:
|
1,220 मिमी
|
|
फीड फोर्स:
|
13 kN
|
|
ट्रैकिंग स्पीड.अधिकतम:
|
3.3 किमी/घंटा
|
|
पहाड़ी पर चढ़ने की क्षमता:
|
25°
|
|
ईंधन टैंक क्षमता:
|
300 L
|
|
कैरियर ग्राउंड क्लीयरेंस:
|
340 मिमी
|
|
ट्रैक फ्रेम ऑसिलेशन एंगल:
|
+/-10°
|
|
DTH हथौड़ा:
|
3.5/4 इंच
|
|
रोटेशन टॉर्क:
|
1,900 Nm
|
|
ड्रिल पाइप की लंबाई:
|
3,000 मिमी
|
|
फीडिंग:
|
हाइड्रोलिक सिलेंडर+रोप /हाइड्रोलिक सिलेंडर+ चेन
|
|
फीड ट्रैवल लंबाई:
|
3,400 मिमी
|
|
फीड रेट अधिकतम.:
|
0.88 मीटर/सेकंड
|
|
पुल अप फोर्स:
|
16.5 kN
|
|
कर्षण बल:
|
119 kN
|
|
वजन (विकल्पों को छोड़कर):
|
10,000 किलो
|
