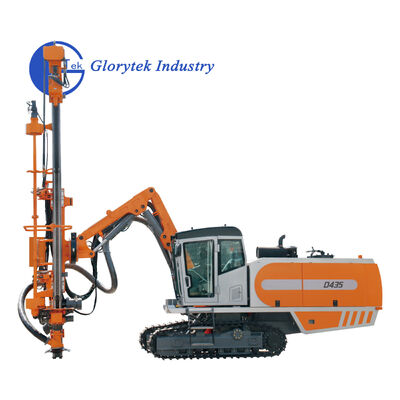

सतह एकीकृत डीटीएच ड्रिल/ड्रिलिंग रिग
ड्रिलिंग रिग को प्रति घंटे अधिकतम 3.1 किलोमीटर की गति से यात्रा करने के लिए शक्तिशाली ड्राइविंग शक्ति। विभिन्न खानों और निर्माण स्थलों के बीहड़ इलाके से आसानी से निपटने के लिए रिग के लिए 380 मिमी तक का चेसिस ग्राउंड क्लीयरेंस। विस्तारित कार्य कवरेज और गुरुत्वाकर्षण के अधिक स्थिर केंद्र के लिए फोल्डिंग बूम का डिज़ाइन।
तस्वीर
तकनीकी पैरामीटर
| तकनीकी विनिर्देश | |
| छेद रेंज: | φ 90 -138 मिमी |
| अनुशंसित डीटीएच हथौड़ा आकार: | 3.5" / 4" |
| ड्रिल पाइप हैंडलिंग क्षमता: | 7 |
| ड्रिल पाइप ओडी: | 68/76 मिमी |
| ड्रिल पाइप की लंबाई: | 4 मीटर |
| ऑटो हैंडलिंग के साथ अधिकतम छेद की गहराई: | 28 मीटर |
| हाइड्रोलिक मोटर चालित रोटरी हेड | |
| घूर्णन गति: | 0 - 110 आरपीएम |
| अधिकतम टॉर्क: | 2,800 एन.एम |
| डीजल इंजन: | B6.7-CS4-260C |
| रेटेड पावर: | 194 kW (260 hp) @ 2,000 rpm |
| उत्सर्जन मानक: | चीन IV |
| ईंधन टैंक | |
| क्षमता: | 340 एल |
| एयर कंप्रेसर: | ZGDD 160 III I-H |
| अधिकतम कार्य दबाव: | 20 बार |
| क्षमता FAD: | 16 m3 / मिनट |
| बूम प्रकार | |
| फोल्डिंग बूम | |
| फीड बीम: | उच्च शक्ति एल्यूमीनियम मिश्र धातु |
| हाइड्रोलिक मोटर - चेन फीडिंग | |
| कुल लंबाई: | 7,475 मिमी |
| यात्रा की लंबाई: | 4,585 मिमी |
| फीड एक्सटेंशन: | 1,200 मिमी |
| फीडिंग दर: | 0.88 मीटर / सेकंड |
| अधिकतम फीडिंग बल: | 18 kN |
| अधिकतम पुल अप बल: | 24.8 kN |
| ट्रैक फ्रेम: | ऑसिलेशन सिलेंडरों के साथ |
| अधिकतम ट्रामिंग गति: | 3.1 किमी / घंटा |
| अधिकतम कर्षण बल: | 165 kN |
| ट्रैक फ्रेम दोलन कोण: | ± 10° |
| ग्राउंड क्लीयरेंस: | 385 मिमी |
| परिवहन आयाम (विकल्पों के बिना), लगभग। | |
| वज़न: | 14,800 किलो |
| लंबाई: | 11,300 मिमी |
| चौड़ाई: | 2,550 मिमी |
| ऊंचाई: | 3,100 मिमी |
विशेषताएँ:
सुरक्षित और विश्वसनीय
कैब: एक विशाल और आरामदायक सुरक्षित कैब जो ROps और FOPS स्वीकृत है, एर्गोनोमिक आवश्यकताओं को पूरा करती है और एक वैज्ञानिक और आरामदायक ड्राइविंग अनुभव प्रदान करती है, समायोज्य स्थिति वाली सीट एयर-कुशन शॉक अवशोषण से सुसज्जित है; ड्रिलिंग और कॉलरिंग गतिविधियों के लिए कम शोर और अच्छी दृश्यता।
गार्डरैड: ड्रिल रिग टॉप गार्डरेल और एंटी-स्लिप स्टिकर से लैस है जो रखरखाव और सेवा कर्मियों की सुरक्षा सुनिश्चित करता है; इस बीच, ड्रिल बूम ड्रिल रॉड फॉल-प्रिवेंशन के खिलाफ गार्डरेल से भी लैस है।
रिमोट कंट्रोल: उत्पाद को वैकल्पिक रूप से एक शॉर्ट-रेंज रिमोट कंट्रोल फ़ंक्शन से सुसज्जित किया जा सकता है, जिससे ऑपरेटर 100 मीटर की सीमा के भीतर ड्रिलिंग संचालन को लचीले ढंग से नियंत्रित कर सकते हैं, उच्च दीवार खनन के दौरान या परिवहन वाहनों पर/से उतरते समय जोखिम कम होता है।
उच्च उत्पादकता और लचीला
सिंगल इंजन: एक सिंगल पावर यूनिट एक साथ हाइड्रोलिक सिस्टम और स्क्रू एंड के संचालन को चलाता है, उपकरण के अंतरिक्ष उपयोग में सुधार करता है जबकि ऊर्जा की खपत और रखरखाव लागत कम होती है
लंबी ड्रिल रॉड: ड्रिल रॉड कॉन्फ़िगरेशन 3 मीटर, 4 मीटर, 5 मीटर, 6 मीटर, 7 मीटर, 9 मीटर और 10.7 मीटर से भिन्न होते हैं, जो रॉड बदलने के समय को अधिकतम रूप से कम करते हैं और उत्पादकता बढ़ाते हैं।
मल्टी होल साइज: कार्यात्मक रेंज के भीतर भारी-शुल्क सुदृढीकरण डिजाइन उपकरण को विभिन्न कार्य स्थितियों और विभिन्न छेद आकार के तहत रॉक ड्रिलिंग अनुप्रयोगों को एक साथ पूरा करने में सक्षम बनाता है।
ऊर्जा-बचत और पर्यावरण के अनुकूल
धूल संग्रह क्षमता: विभिन्न पर्यावरणीय स्थितियों और ग्राहक की जरूरतों के आधार पर, हम उच्चतम पर्यावरणीय आवश्यकताओं को पूरा करने के लिए ड्राई डस्ट कलेक्शन, वेट डस्ट कलेक्शन और ड्राई और वेट मिक्स्ड डस्ट कलेक्शन जैसे विभिन्न समाधान प्रदान करते हैं।
कुशल एयर एंड: स्क्रू एयर एंड का उत्कृष्ट डिजाइन और निर्माण तकनीक ड्रिल रिग को अधिक ऊर्जा-कुशल उच्च-दबाव वाली वायु शक्ति प्राप्त करने में सुनिश्चित करती है।
नियंत्रण प्रणाली: स्व-संवेदनशील समायोजन प्रणाली हर समय विभिन्न ऑपरेटिंग राज्यों में ड्रिल रिग की बिजली आवश्यकताओं को पूरा करती है, जबकि ड्रिल रिग के सहायक संचालन के दौरान सबसे कम ऊर्जा की खपत करती है।
व्यक्तिगतकरण
रिमोट कंट्रोल: ऑपरेटर और उपकरण प्रबंधक आसानी से उपकरण के परिचालन डेटा तक पहुंच सकते हैं, जिससे उत्पादन शेड्यूलिंग और रखरखाव आसान हो जाता है
अनुकूलन: हम विभिन्न कार्य, स्थितियों, वातावरण, विनियमों और अन्य विशेष आवश्यकताओं के आधार पर ग्राहकों के लिए अनुकूलित डिजाइन प्रदान कर सकते हैं।
अनुकूलन क्षमता: दुनिया भर के विभिन्न क्षेत्रों की जरूरतों को पूरा करने के लिए चरम जलवायु किट, उष्णकटिबंधीय रेगिस्तान किट, उच्च ऊंचाई किट या उच्च आर्द्रता किट जैसे चरम कार्य वातावरण के लिए संगत समाधान प्रदान करें।
