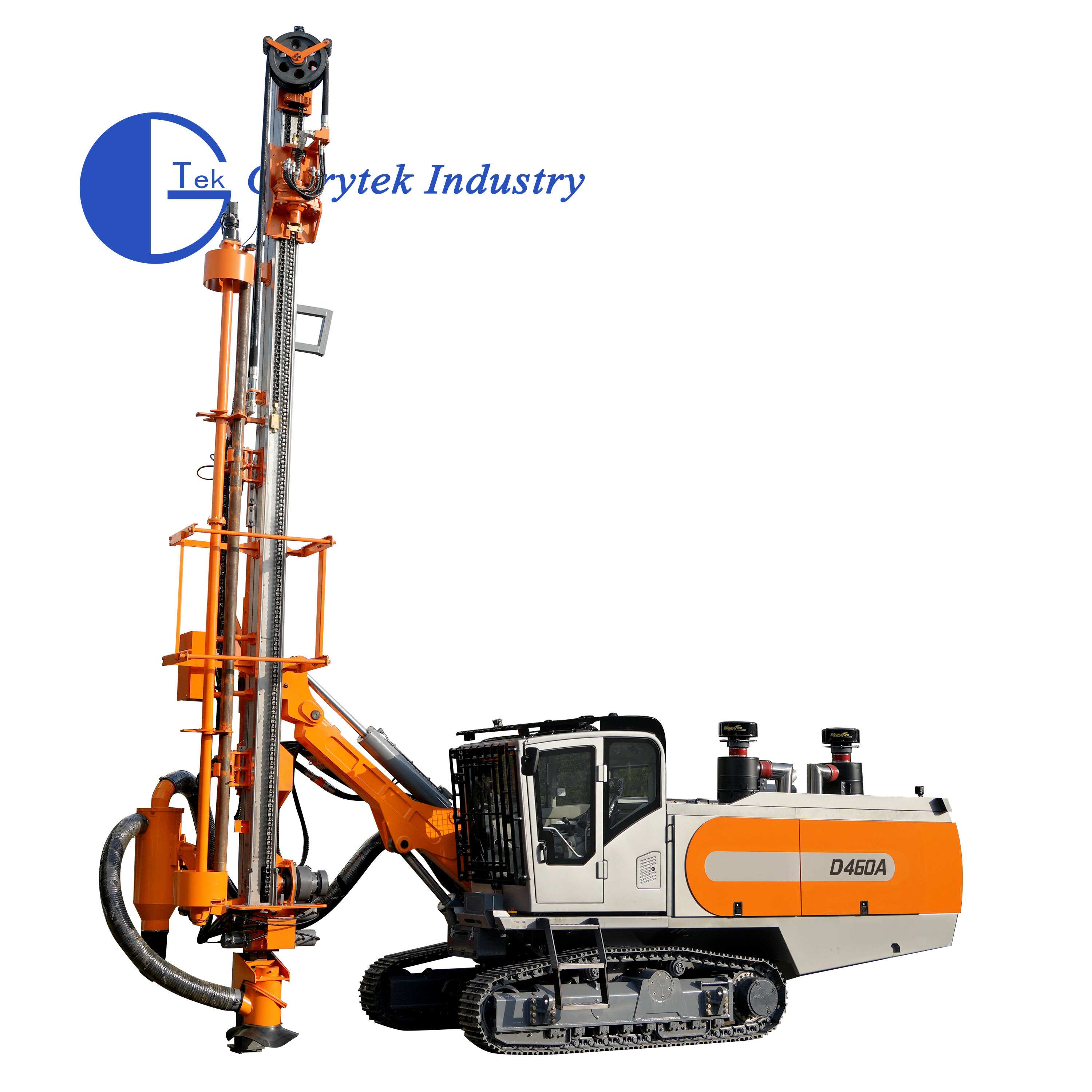

सतह एकीकृत डीटीएच ड्रिल / ड्रिलिंग रिग
विवरण
चित्र
तकनीकी विनिर्देश
| छेद सीमाः | φ 115-152 मिमी |
| अनुशंसित डीटीएच हथौड़ा आकारः | 4" / 5" |
| ड्रिल पाइप हैंडलिंग क्षमताः | 6+1 |
| ड्रिल पाइप ओडीः | 102मिमी |
| ड्रिल पाइप की लंबाई: | 6/5/7 मीटर |
| ऑटो हैंडलिंग के साथ अधिकतम छेद गहराईः | 42 मीटर |
| हाइड्रोलिक मोटर चालित घुमावदार सिर | |
| घूर्णन गतिः | 0 - 105 आरपीएम |
| अधिकतम टोक़ः | 4,435 एन.एम. |
| डीजल इंजनः | L9-CS4-400C |
| नामित शक्तिः | 294 किलोवाट (400 hp) 1,900 आरपीएम |
| उत्सर्जन मानक: | चीन IV |
| ईंधन टैंक | |
| क्षमताः | 750 लीटर |
| वायु कंप्रेसर: | ZGDB 160 III |
| अधिकतम कार्य दबावः | 21 बार |
| क्षमता FAD: | 22.5 m3 / min |
| बूम प्रकार | |
| फोल्डिंग बूम | |
| फ़ीड बीम: | उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु |
| हाइड्रोलिक मोटर - चेन फीडिंग | |
| फ़ीड लंबाईः | 10,500 मिमी |
| यात्रा की लंबाईः | 6,600 मिमी |
| फ़ीड विस्तारः | 1,300 मिमी |
| फ़ीडिंग दर: | 0.9 m / s |
| अधिकतम फ़ीडिंग बलः | 40 kN |
| अधिकतम खींचने का बल: | 50 kN |
| ट्रैक फ्रेम: | |
| अधिकतम ट्रामिंग गतिः | 3 किमी/घंटा |
| अधिकतम कर्षण बल: | 156.2 kN |
| ट्रैक फ्रेम दोलन कोणः | ± 10° |
| ग्राउंड क्लीयरेंसः | 420 मिमी |
| परिवहन आयाम (विकल्प सहित), लगभग। | |
| वजनः | 22,000 किलो |
| लम्बाईः | 11,500 मिमी |
| चौड़ाईः | 2,700 मिमी |
| ऊँचाईः | 3,560 मिमी |
विशेषताएं:
सुरक्षित और विश्वसनीय
कैब: एक विशाल और आरामदायक सुरक्षित कैब जो ROps और FOPS अनुमोदित है, ergonomic आवश्यकताओं को पूरा करता है और एक वैज्ञानिक और आरामदायक ड्राइविंग अनुभव प्रदान करता है,समायोज्य स्थिति के साथ सीट हवा कुशन सदमे से अवशोषण से सुसज्जित हैड्रिलिंग और कोलेरिंग गतिविधियों के लिए कम शोर और अच्छी दृश्यता।
गार्ड्रेट: ड्रिल रिग के शीर्ष पर गार्डरेल और एंटी स्लिप स्टिकर से लैस है जो रखरखाव और सेवा कर्मियों की सुरक्षा सुनिश्चित करते हैं।ड्रिल बूम भी ड्रिल रॉड गिरने की रोकथाम के खिलाफ guardrails से लैस है.
रिमोट कंट्रोल: इस उत्पाद को कम दूरी के रिमोट कंट्रोल फंक्शन से वैकल्पिक रूप से लैस किया जा सकता है, जिससे ऑपरेटरों को 100 मीटर की सीमा के भीतर ड्रिलिंग ऑपरेशन को लचीले ढंग से नियंत्रित करने की अनुमति मिलती है।उच्च दीवार खनन के दौरान या परिवहन वाहनों पर चढ़ने / उतरने के दौरान जोखिम को कम करना.
उच्च उत्पादकता और लचीलापन
एकल इंजन:एक ही पावर यूनिट एक साथ हाइड्रोलिक सिस्टम और स्क्रू के अंत के संचालन को चलाती है।ऊर्जा की खपत और रखरखाव की लागत को कम करते हुए उपकरण के स्थान का उपयोग में सुधार करना
लंबे ड्रिल रॉडः ड्रिल रॉड कॉन्फ़िगरेशन 3, 4, 5, 6, 7, 9 और 10.7 मीटर तक भिन्न होते हैं, जिससे रॉड बदलने का समय अधिकतम कम हो जाता है और उत्पादकता बढ़ जाती है।
बहु छेद आकारः The heavy-duty reinforcement design within the functional range enables the equipment to simultaneously meet the rock driling applications under diferent working conditions and with different hole size.
ऊर्जा की बचत और पर्यावरण के अनुकूल
धूल संग्रह क्षमता: विभिन्न पर्यावरणीय परिस्थितियों और ग्राहक की जरूरतों के आधार पर हम ऐसे विभिन्न समाधान प्रदान करते हैं जैसे सूखी धूल संग्रह, गीली धूल संग्रह,उच्चतम पर्यावरणीय विनियमों को पूरा करने के लिए सूखी और गीली मिश्रित धूल संग्रह.
कुशल वायु अंतः स्क्रू वायु अंत की उत्कृष्ट डिजाइन और अच्छी तरह से बनावट तकनीक ड्रिलिंग रिग को अधिक ऊर्जा कुशल उच्च दबाव वायु शक्ति प्राप्त करने के लिए सुनिश्चित करती है।
नियंत्रण प्रणालीः स्व-संवेदनशील समायोजन प्रणाली हर समय विभिन्न परिचालन स्थितियों में ड्रिल रिग की शक्ति आवश्यकताओं को पूरा करती है।ड्रिलिंग रिग के सहायक संचालन के दौरान सबसे कम ऊर्जा का उपभोग करते हुए.
व्यक्तिगतकरण
रिमोट कंट्रोल: ऑपरेटर और उपकरण प्रबंधक उपकरण के परिचालन डेटा तक आसानी से पहुंच सकते हैं, जिससे उत्पादन अनुसूची और रखरखाव आसान हो जाता है
अनुकूलनः हम विभिन्न कार्य, परिस्थितियों, वातावरण, नियमों और अन्य विशेष आवश्यकताओं के आधार पर ग्राहकों के लिए अनुकूलित डिजाइन प्रदान कर सकते हैं।
अनुकूलन क्षमताः अत्यधिक ठंडे जलवायु किट, उष्णकटिबंधीय रेगिस्तान किट,दुनिया भर के विभिन्न क्षेत्रों की जरूरतों को पूरा करने के लिए चरम कार्य वातावरण के लिए ऊंचाई किट या आर्द्रता किट.
