एकीकृत डीटीएच सरफेस ड्रिल रिग
उत्पाद विवरण
D480A का शक्तिशाली पावरपैक इसे अधिकतम ब्लास्टहोल व्यास 203 मिमी में सफलतापूर्वक लागू करता है, और इसका ड्रिलिंग ऑपरेशन सुचारू और विश्वसनीय है, जिसे वैश्विक ओपन-पिट खानों और खदानों में कई उपयोगकर्ताओं द्वारा मान्यता दी गई है, और बड़ी मात्रा में खरीदा गया है।

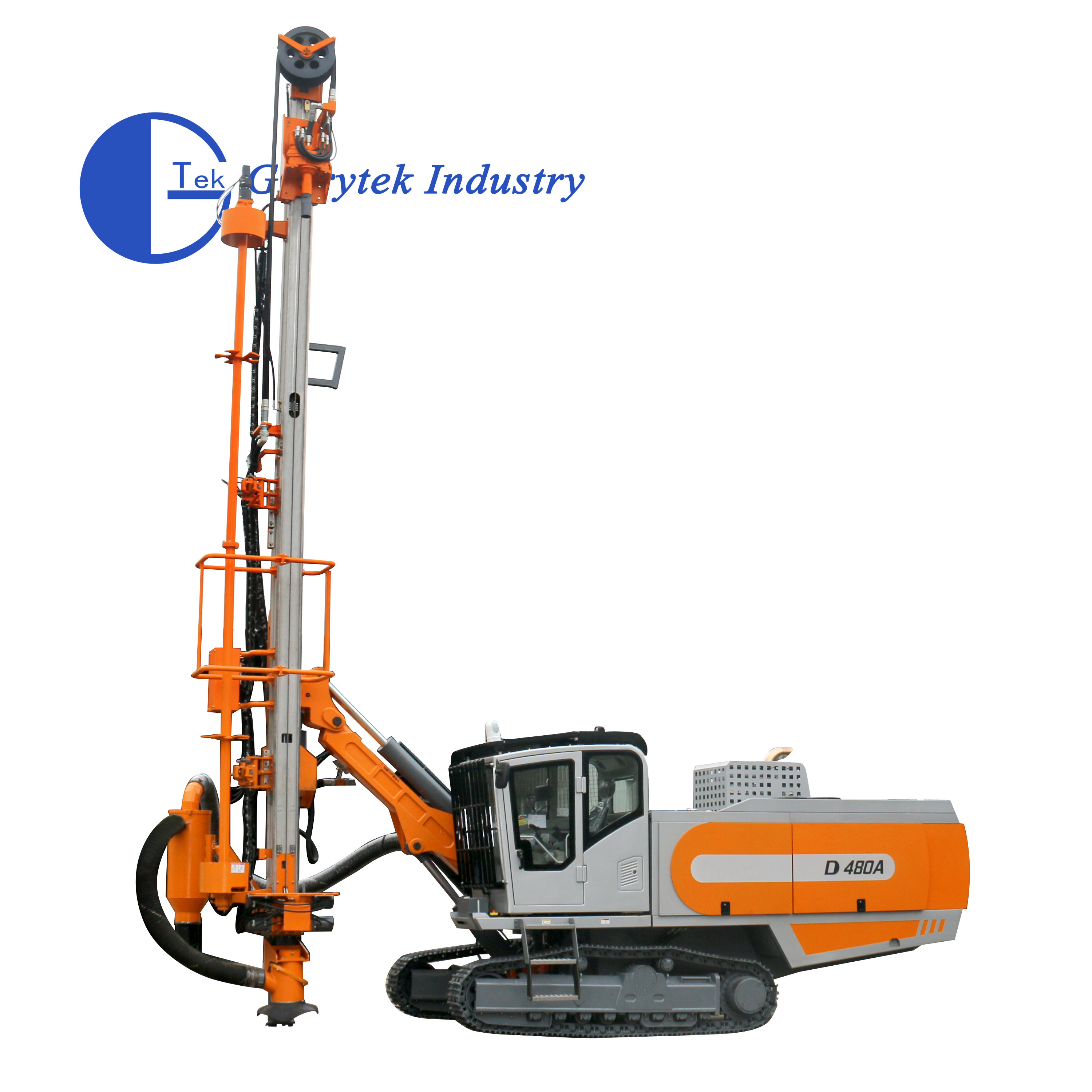

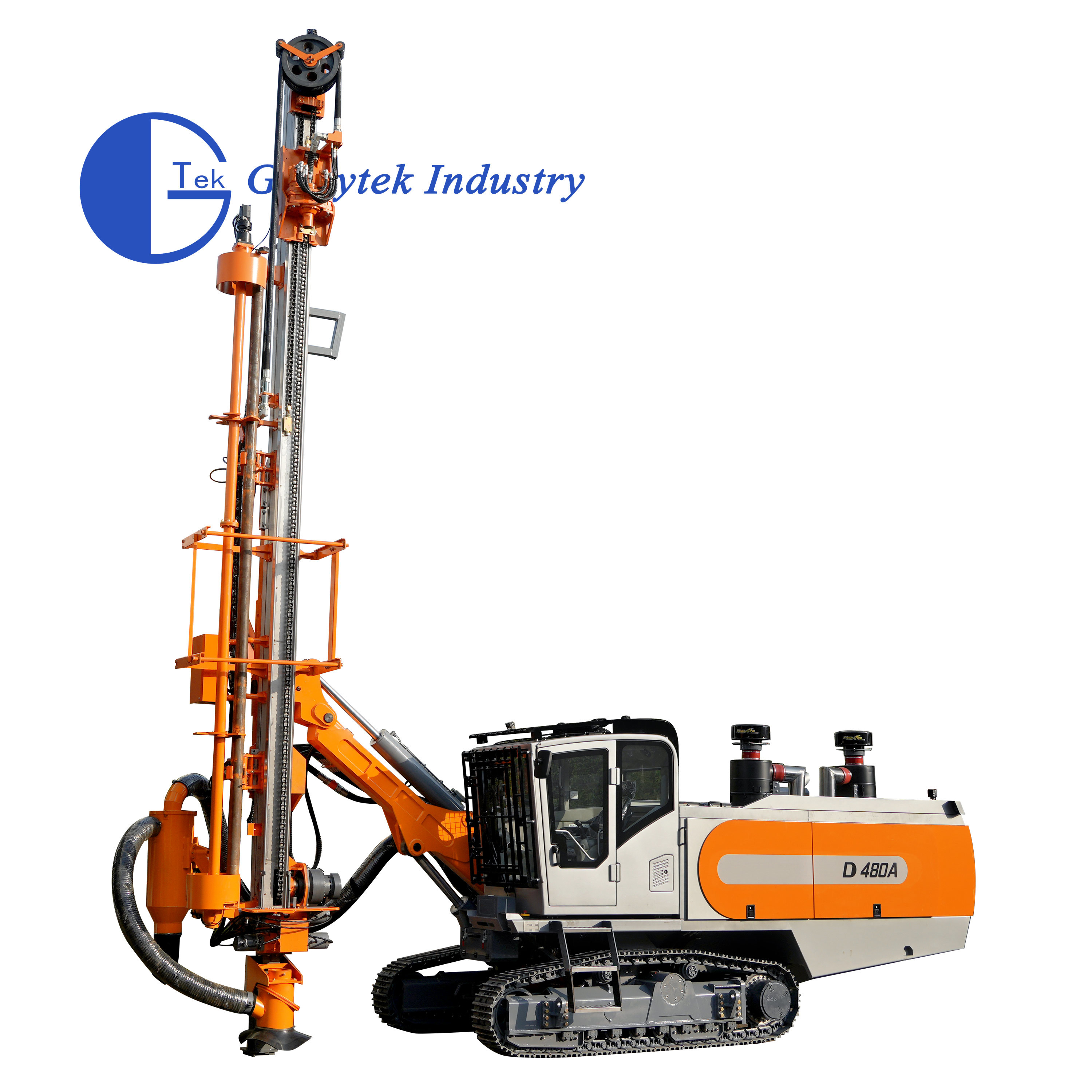

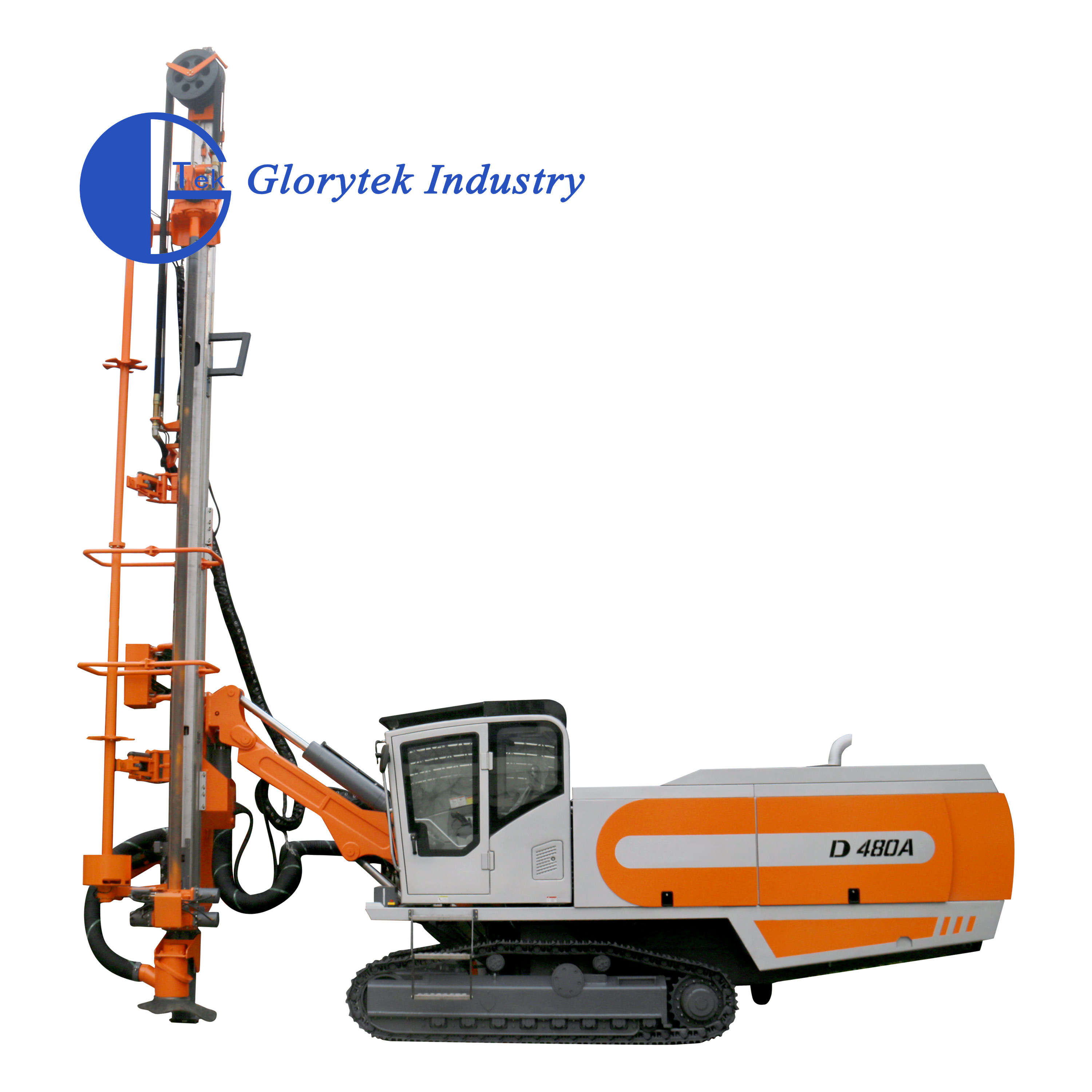

उत्पाद चित्र
विशेषताएँ:
सुरक्षित और विश्वसनीय
कैब: एक विशाल और आरामदायक सुरक्षित कैब जो ROps और FOPS स्वीकृत है, एर्गोनोमिक आवश्यकताओं को पूरा करती है और एक वैज्ञानिक और आरामदायक ड्राइविंग अनुभव प्रदान करती है, समायोज्य स्थिति वाली सीट एयर-कुशन शॉक अवशोषण से सुसज्जित है; ड्रिलिंग और कॉलरिंग गतिविधियों के लिए कम शोर और अच्छी दृश्यता।
गार्डरेट: ड्रिल रिग टॉप गार्डरेल और एंटी-स्लिप स्टिकर से सुसज्जित है जो रखरखाव और सेवा कर्मियों की सुरक्षा सुनिश्चित करता है; इस बीच, ड्रिल बूम ड्रिल रॉड गिरने से बचाव के लिए गार्डरेल से भी सुसज्जित है।
रिमोट कंट्रोल: उत्पाद को वैकल्पिक रूप से एक शॉर्ट-रेंज रिमोट कंट्रोल फ़ंक्शन से सुसज्जित किया जा सकता है, जिससे ऑपरेटर उच्च दीवार खनन के दौरान या परिवहन वाहनों पर चढ़ते/उतरते समय 100 मीटर की सीमा के भीतर ड्रिलिंग संचालन को लचीले ढंग से नियंत्रित कर सकते हैं, जिससे जोखिम कम होता है।
उच्च उत्पादकता और लचीला
सिंगल इंजन: एक सिंगल पावर यूनिट एक साथ हाइड्रोलिक सिस्टम और स्क्रू एंड के संचालन को चलाता है, उपकरण के स्थान उपयोग में सुधार करता है जबकि ऊर्जा की खपत और रखरखाव लागत कम करता है
लंबी ड्रिल रॉड: ड्रिल रॉड कॉन्फ़िगरेशन 3 मीटर, 4 मीटर, 5 मीटर, 6 मीटर, 7 मीटर, 9 मीटर और 10.7 मीटर से भिन्न होते हैं, जो रॉड बदलने के समय को अधिकतम रूप से कम करते हैं और उत्पादकता बढ़ाते हैं।
मल्टी होल साइज़: कार्यात्मक रेंज के भीतर भारी-भरकम सुदृढीकरण डिज़ाइन उपकरण को विभिन्न कार्य स्थितियों और विभिन्न छेद आकार के तहत रॉक ड्रिलिंग अनुप्रयोगों को एक साथ पूरा करने में सक्षम बनाता है।
ऊर्जा-बचत और पर्यावरण के अनुकूल
धूल संग्रह क्षमता: विभिन्न पर्यावरणीय स्थितियों और ग्राहक की जरूरतों के आधार पर, हम उच्चतम पर्यावरणीय आवश्यकताओं को पूरा करने के लिए ड्राई डस्ट कलेक्शन, वेट डस्ट कलेक्शन और ड्राई और वेट मिक्स्ड डस्ट कलेक्शन जैसे विभिन्न समाधान प्रदान करते हैं।
कुशल एयर एंड: स्क्रू एयर एंड का उत्कृष्ट डिजाइन और निर्माण तकनीक ड्रिल रिग को अधिक ऊर्जा-कुशल उच्च-दबाव वाली वायु शक्ति प्राप्त करने में सुनिश्चित करती है।
नियंत्रण प्रणाली: स्व-संवेदनशील समायोजन प्रणाली हर समय विभिन्न ऑपरेटिंग राज्यों में ड्रिल रिग की बिजली आवश्यकताओं को पूरा करती है, जबकि ड्रिल रिग के सहायक संचालन के दौरान सबसे कम ऊर्जा की खपत करती है।
व्यक्तिगतकरण
रिमोट कंट्रोल: ऑपरेटर और उपकरण प्रबंधक आसानी से उपकरण के परिचालन डेटा तक पहुंच सकते हैं, जिससे उत्पादन शेड्यूलिंग और रखरखाव आसान हो जाता है
अनुकूलन: हम विभिन्न कार्य, स्थितियों, वातावरण, विनियमों और अन्य विशेष आवश्यकताओं के आधार पर ग्राहकों के लिए अनुकूलित डिज़ाइन प्रदान कर सकते हैं।
अनुकूलन क्षमता: दुनिया भर के विभिन्न क्षेत्रों की जरूरतों को पूरा करने के लिए चरम जलवायु किट, उष्णकटिबंधीय रेगिस्तान किट, उच्च ऊंचाई किट या उच्च आर्द्रता किट जैसे चरम कार्य वातावरण के लिए संगत समाधान प्रदान करें।
तकनीकी पैरामीटर:
| छेद रेंज: |
φ 138 -203 मिमी |
| अनुशंसित डीटीएच हथौड़ा आकार: |
6"/7" |
| ड्रिल पाइप हैंडलिंग क्षमता: |
4+1 |
| ड्रिल पाइप ओडी: |
114/102/127 मिमी |
| ड्रिल पाइप की लंबाई: |
7/6 मीटर |
| अधिकतम छेद गहराई: |
35 मीटर |
| हाइड्रोलिक मोटर चालित रोटरी हेड |
|
| घूर्णन गति: |
0 - 80 आरपीएम |
| अधिकतम टॉर्क: |
5,600 एन.m |
| डीजल इंजन: |
M14CS4IV41C |
| रेटेड पावर: |
412 kW (552 hp), 2,100 rpm |
| उत्सर्जन मानक: |
चीन IV |
| ईंधन टैंक |
|
| क्षमता: |
1000 एल |
| अधिकतम कार्य दबाव: |
25 बार |
| क्षमता FAD: |
33 m3 / मिनट |
| फीड लंबाई: |
11,500(11,000) मिमी |
| फीड यात्रा लंबाई: |
7,600 मिमी |
| फीड विस्तार: |
1,300 मिमी |
| फीडिंग दर: |
0.9 (0.88) मीटर / सेकंड |
| अधिकतम फीडिंग बल: |
40 (34.5) kN |
| अधिकतम पुल अप बल: |
50 (67.6) kN |
| ट्रैक फ्रेम: |
दोलन सिलेंडर के साथ |
| अधिकतम ट्रामिंग गति: |
3 किमी / घंटा |
| अधिकतम कर्षण बल: |
156.2 kN |
| ढलान चढ़ाई क्षमता: |
25° |
| ट्रैक फ्रेम दोलन कोण: |
± 10° |
| ग्राउंड क्लीयरेंस: |
420 मिमी |
| परिवहन आयाम (विकल्पों के बिना), लगभग। |
| वज़न: |
25,000 किलो |
| लंबाई: |
12,560 मिमी |
| चौड़ाई: |
2,700 मिमी |
| ऊंचाई: |
3,560 मिमी |
अनुप्रयोग:
सहायता और सेवाएँ:
हमारे अनुभवी तकनीशियनों की टीम यह सुनिश्चित करने के लिए ऑन-साइट स्थापना, प्रशिक्षण और रखरखाव सेवाएं प्रदान करती है कि आपकी ड्रिल रिग मशीन इष्टतम रूप से कार्य कर रही है। हम किसी भी समस्या का निवारण करने में मदद करने के लिए रिमोट तकनीकी सहायता भी प्रदान करते हैं जो उत्पन्न हो सकती हैं।
इसके अतिरिक्त, हम आपकी ड्रिल रिग मशीन को सुचारू रूप से चलाने के लिए कई आफ्टरमार्केट सेवाएं प्रदान करते हैं। इन सेवाओं में प्रतिस्थापन पार्ट्स, अपग्रेड और नवीनीकरण शामिल हैं।
हमारी कंपनी में, हम अपने ग्राहकों को सर्वोत्तम संभव सहायता और सेवाएं प्रदान करने के लिए प्रतिबद्ध हैं। यह जानने के लिए आज ही हमसे संपर्क करें कि हम आपकी ड्रिल रिग मशीन के प्रदर्शन को अधिकतम करने में आपकी सहायता कैसे कर सकते हैं।
